ÜRÜNLERİMİZ

EMC CHAMBERS

EMC CHAMBERS

Dış ortam ile iç ortam arasında elektromanyetik izolasyonun gerekli olduğu;

1)

Elektromanyetik uyumluluk ( EMC/EMI ) ölçümlerinde,

2)

Mikrodalga ölçümlerinde ( Anten parametreleri, Radar Kesit Alanı vb. )

3)

Bilgi güvenliğinin ( TEMPEST ) ön planda olduğu veri merkezleri ve toplantı odalarında,

4)

Radyolojik görüntüleme ( MRI ) odalarında, Ekranlı Odalar ( Faraday Kafesleri ) kullanılır.

*

Ses izolasyonu istenen ekranlı odalarda ayrı bir ses yalıtım katmanı oluşturulur.

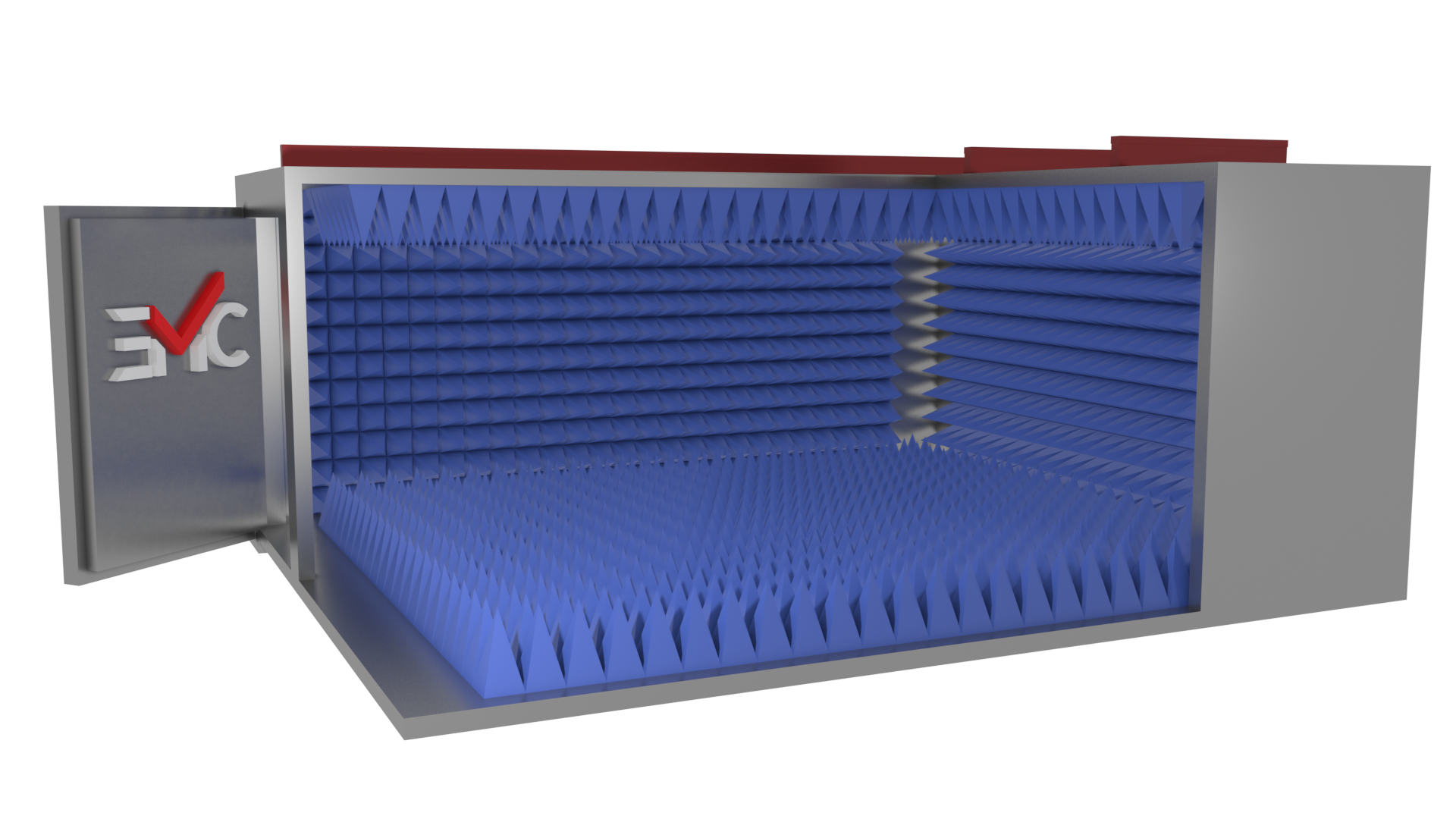

Tam Yansımasız Odalar

Tam Yansımasız Odalar


MODEL

TYO3M

FREQUENCY RANGE

10 kHz – 18 GHz

MEASURING DISTANCE

3 m

EXTERNAL DIMENSIONS (WxHxD)

9.5 x 6 x 5.6 m

STANDARDS

CISPR 16 – 1 – 4

EC/EN 61000-4-3

SHIELDING PERFORMANCE

SE > 100 dB



Teklif Al

RF SHIELDED BOX / EK454545

MODEL

EK454545

FREQUENCY

800 MHz – 6 GHz

PERFORMANCE

SE > 70 dB

DIMENSIONS (WxHxD) [cm]

45  x 45 x 45





Teklif Al

RF SHIELDED BOX / EK804545

MODEL

EK804545

FREQUENCY

800 MHz - 6 GHz

PERFORMANCE

SE > 70 dB

DIMENSIONS (WxHxD) [cm]

80  x 45 x 45





Teklif Al

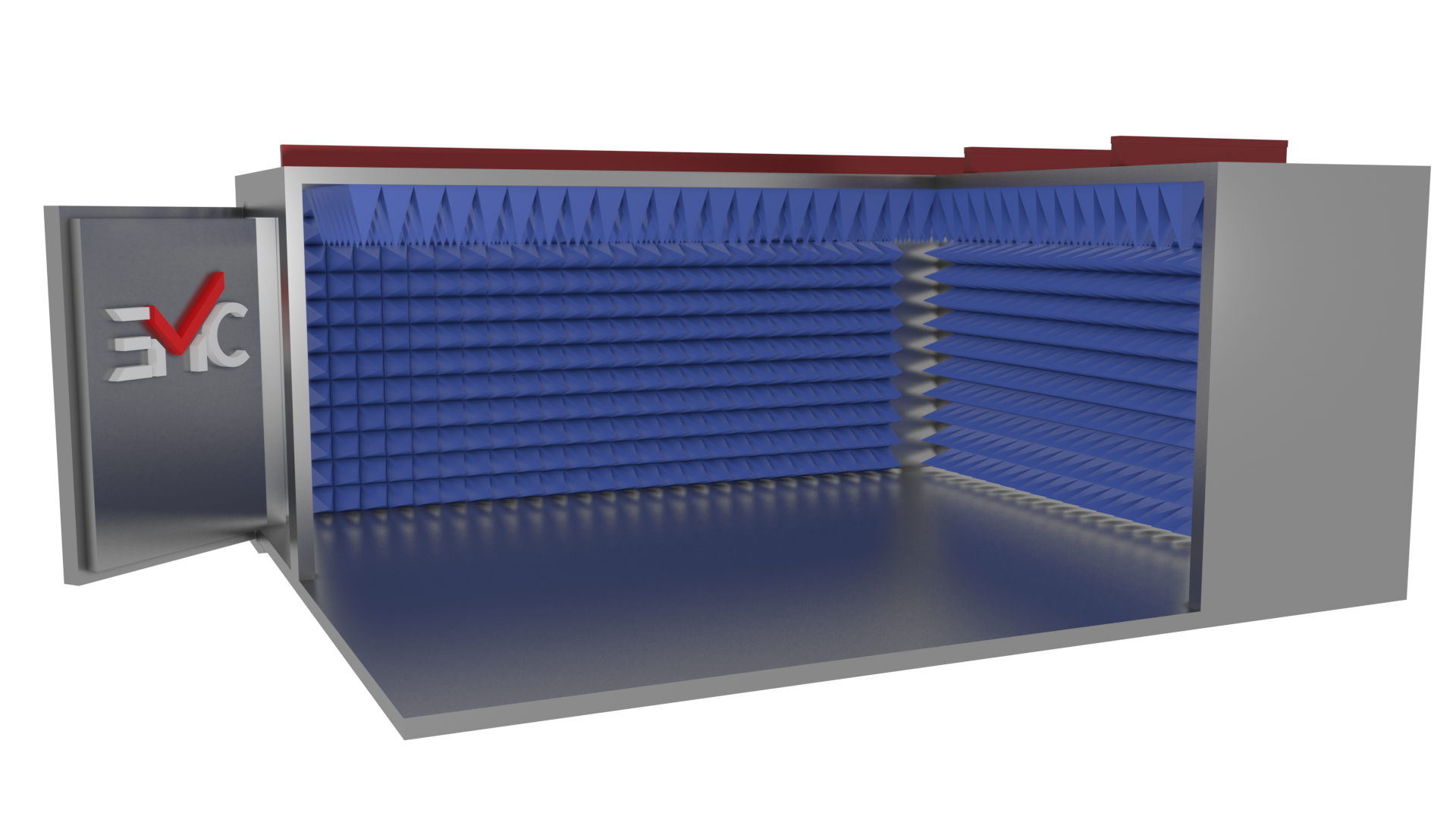

Yarı Yansımasız Odalar

Yarı Yansımasız  Odalar

MODEL

YYO3M

FREQUENCY RANGE

10 kHz – 18 GHz

MEASURING DISTANCE

3 m

EXTERNAL DIMENSIONS (WxHxD)

9.5 x 6 x 5.6 m

STANDARDS

CISPR 16 – 1 – 4

EC/EN 61000-4-3

SHIELDING PERFORMANCE

SE > 100 dB



Teklif Al

Ekranlı Çalışma Ofisleri

Ekranlı Çalışma Ofisleri

MODEL

EO

FREQUENCY RANGE

10 kHz – 18 GHz

EXTERNAL DIMENSIONS (WxHxD)

Customer Request

STANDARDS

IEEE 299

SHIELDING PERFORMANCE

SE > 100 dB



Teklif Al

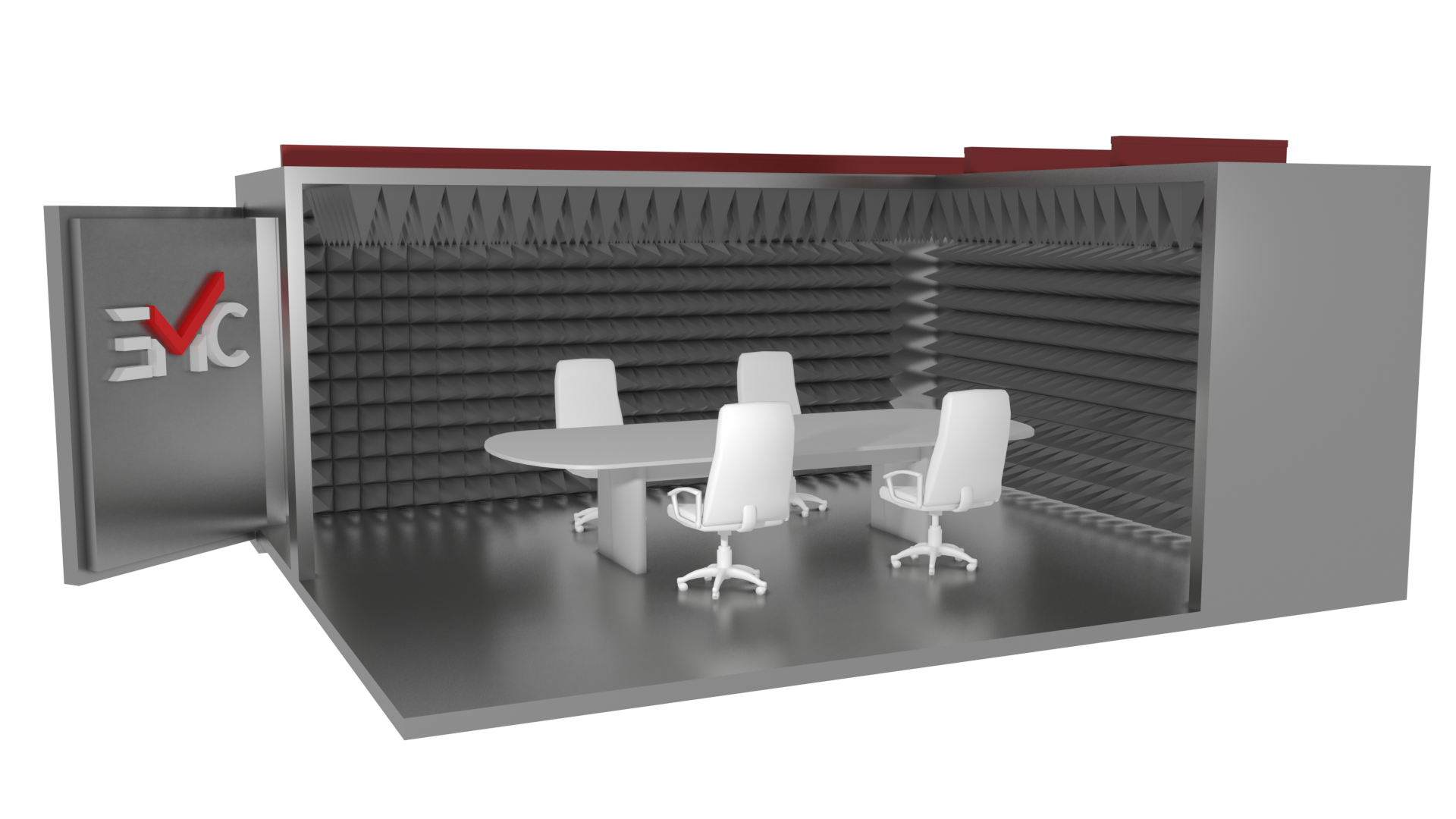

Ses Yalıtımlı Özel Toplantı Odaları

Ses Yalıtımlı Özel Toplantı Odaları

MODEL

SYEO

FREQUENCY RANGE

10 kHz – 18 GHz

EXTERNAL DIMENSIONS (WxHxD)

Customer Request

STANDARDS

IEEE 299

ISO 16283-1

SHIELDING PERFORMANCE

SE > 100 dB

SOUND TRANSMISSION LOSS

100 Hz – 250 Hz: 25 dB

250 Hz – 500 kHz: 35 dB



Teklif Al

Sub terahertz Absorber

Sub terahertz Absorber

EMC Elektronik uses different materials to provide excellent absorption performance at frequencies from 0.07 GHz to 330 GHz. Sub-Terahertz absorbers are produced with balanced formulate of carbon black and fire-retardant materials in pyramidal shape of polyurethane foam base material. It is ideal to suppress side lobe of antennas and isolate the antennas.


Height (")101826406090140220330
0,5467101520253030
161012172025303535
2152023283035353535
3253035434545454040
4353840454545454040


Polyurethane Absorber / Poliüretan Piramit Soğurucu THP-300

RF Piramit Yutucu, elektromanyetik enerjiyi yutmak üzere poliüretan köpüğe karbon ve yangın geciktirici kimyasalların yüklenmesi ile elde edilir. Geniş bir frekans aralığında oldukça iyi yansıma kaybı performansına sahiptir.

Yutucu performansı NRL Arch tekniğine göre ölçülür.

Yangına dayanıklılık performansı NRL 8093 I, II, III şartlarını sağlar.

MODEL

DETAIL







Teklif Al

Polypropylene Absorber / Polipropilen Soğurucu

MODEL

DETAIL







Teklif Al

GÜÇ HATTI ve İŞARET (TELEFON) HATTI FİLTRELERİ

GÜÇ HATTI ve İŞARET (TELEFON) HATTI FİLTRELERİ

Güç hattı filtresi nedir? Hangi amaçla kullanılır?

    Güç hatlarında oluşabilecek bilgi kaçaklarının önlenebilmesi amacıyla bu hatların filtrelenmesi gerekir. Kullanılacak filtrenin sağlaması gereken zayıflatma, frekans dilimine göre standartlarda belirtilir. Güç hattı filtreleri,  100 kHz – 1 GHz frekans diliminde, AMSG 719G dokümanı veya milli karşılığı olan MY 401-4 “Gizlilik Dereceli Bilgiyi İşleyen Elektriksel Techizatın Tesisi” yönergesinde öngörülen en az 60 dB’ lik zayıflatmayı sağlamaktadır.



İşaret hattı filtresi nedir? Hangi amaçla kullanılır?

   Telefon, interkom, modem ve data hatlarında oluşabilecek bilgi kaçaklarının önlenebilmesi için bu hatların filtrelenmesi gerekir. NATO AMSG 719G dokümanına göre filtre, kullanıldığı hattın çalışma frekansının 100 katından 1 GHz’e kadar en az 60 dB zayıflatma sağlamalıdır.

TGH-16 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

TGH-16

STANDARDS



PERFORMANCE

60 dB @ 100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

230 VAC

RATED CURRENT

16 A

DIMENSIONS (mm)

440 x 105 x 50

MAX. CURRENT

22.5 A for 15 min.



Teklif Al

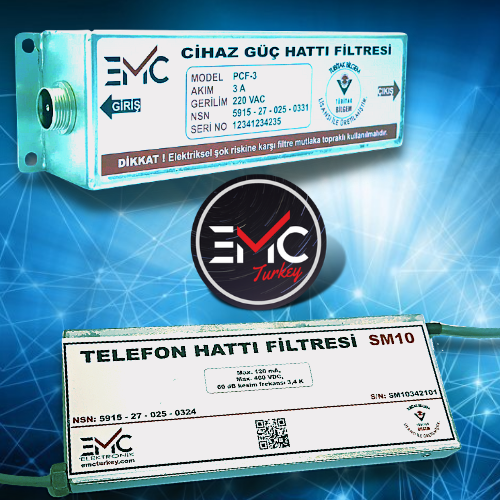

PCF-3 Taşınabilir Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

PCF-3

STANDARDS



PERFORMANCE

60 dB @ 100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

230 VAC

RATED CURRENT

3 A

DIMENSIONS (mm)

177 x 50 x 38

MAX. CURRENT

5 A for 15 min.



Teklif Al

FL100E4 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

FL100E4

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

100 kHz – 1 GHz

100 dB

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

380 VAC ±%10

(Line to Line)

RATED CURRENT

4x100 A

DIMENSIONS (mm)

650 x 300 x 100

MAX. CURRENT

130 A for 10 min.



Teklif Al

FL063E4 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

FL063E4

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

100 dB @ 100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

380 VAC ±%10

(Line to Line)

RATED CURRENT

4x63 A

DIMENSIONS (mm)

650 x 300 x 100

MAX. CURRENT

82 A for 10 min.



Teklif Al

FL032E4 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

FL032E4

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

100 dB @ 100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

380 VAC ±%10

(Line to Line)

RATED CURRENT

4x32 A

DIMENSIONS (mm)

550 x 240 x 85

MAX. CURRENT

42 A for 10 min.



Teklif Al

FL016E4 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

FL016E4

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

100 dB @ 100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

380 VAC ±%10

(Line to Line)

RATED CURRENT

4x16 A

DIMENSIONS (mm)

550 x 240 x 85

MAX. CURRENT

21 A for 10 min.



Teklif Al

FL032E2 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

FL032E2

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

100 dB

100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

220 VAC ±%10

(Line to Line)

RATED CURRENT

2x32 A

DIMENSIONS (mm)

550 x 120 x 85

MAX. CURRENT

42 A for 10 min.



Teklif Al

FL016E2 Tempest Güç Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

FL016E2

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

100 dB

100 kHz – 1 GHz

POWER FREQUENCY

50 / 60 Hz

RATED VOLTAGE

220 VAC ±%10

(Line to Line)

RATED CURRENT

2x16 A

DIMENSIONS (mm)

550 x 120 x 85

MAX. CURRENT

22.5 A for 10 min.



Teklif Al

FL005DC Tempest Güç Hattı Filtresi

FL005DC Tempest Güç Hattı Filtresi


TECHNICAL SPECIFICATION

MODEL

FL005DC

STANDARDS

MIL STD 220

EN 55017

PERFORMANCE

60 dB @ 100 kHz – 1 GHz

POWER FREQUENCY

DC

RATED VOLTAGE

48 VDC

RATED CURRENT

2x5 A

DIMENSIONS (mm)

350 x 105 x 60

MAX. CURRENT

7.5A for 10 min.



Teklif Al

SM5-3.4K Tempest İşaret Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

SM5-3.4K

NUMBER OF LINES

5 pairs

PERFORMANCE

60 dB

30 kHz – 1 GHz

CUT-OFF FREQUENCY

13 kHz (3 dB)

RATED VOLTAGE

400 VDC

RATED CURRENT

120 A

DIMENSIONS (mm)

140 x 115 x 23







Teklif Al

SM5-64K Tempest İşaret Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

SM5-64K

NUMBER OF LINES

5 pairs

PERFORMANCE

60 dB

600 kHz – 1 GHz

CUT-OFF FREQUENCY

100 kHz (3 dB)

RATED VOLTAGE

400 VDC

RATED CURRENT

120 A

DIMENSIONS (mm)

140 x 115 x 23







Teklif Al

SM5-256K Tempest İşaret Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

SM5-256K

NUMBER OF LINES

5 pairs

PERFORMANCE

60 dB

4 MHz – 1 GHz

CUT-OFF FREQUENCY

1 MHz (3 dB)

RATED VOLTAGE

400 VDC

RATED CURRENT

120 A

DIMENSIONS (mm)

140 x 115 x 23







Teklif Al

SM10-3.4K Tempest İşaret Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

SM10-3.4K

NUMBER OF LINES

10 pairs

PERFORMANCE

60 dB

30 kHz – 1 GHz

CUT-OFF FREQUENCY

13 kHz (3 dB)

RATED VOLTAGE

400 VDC

RATED CURRENT

120 A

DIMENSIONS (mm)

280 x 115 x 23







Teklif Al

SM10-64K Tempest İşaret Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

SM10-64K

NUMBER OF LINES

10 pairs

PERFORMANCE

60 dB

600 kHz – 1 GHz

CUT-OFF FREQUENCY

100 kHz (3 dB)

RATED VOLTAGE

400 VDC

RATED CURRENT

120 mA

DIMENSIONS (mm)

140 x 115 x 23







Teklif Al

SM10-256K Tempest İşaret Hattı Filtresi

TECHNICAL SPECIFICATION

MODEL

SM10-256K

NUMBER OF LINES

10 pairs

PERFORMANCE

60 dB

4 MHz – 1 GHz

CUT-OFF FREQUENCY

1 MHz (3 dB)

RATED VOLTAGE

400 VDC

RATED CURRENT

120 mA

DIMENSIONS (mm)

280 x 115 x 23







Teklif Al

USB Data Hattı Filtresi

Data Line Filter USB10X, was designed for USB2.0 ports for shielded enclosure/box applications. This filter provides at least 60 dB attenuation in the 1 GHz – 6 GHz frequency range.



MODEL

USB10X

PERFORMANCE

60 dB

2 GHz – 6 GHz

DIMENSIONS (mm)

120 x 110 x 30





Teklif Al

Rod Anten / Rod Antenna

Rod Anten nedir? Hangi amaçla kullanılır?

Bikonik Anten, çeşitli standartlara (CISPR, MIL, ETSI) göre 30 MHz ila 200/300 MHz frekans aralığında yayılan emisyonu ölçmek için kullanılır. Anten, balun ve çift konik elemanlardan oluşur. İstek üzerine bağışıklık testleri için verici anten olarak da tasarlanabilir.


Biconical Antenna, is used to measure the radiated emission in 30 MHz to 200/300 MHz frequency range according to various standard (CISPR, MIL, ETSI ). The antenna consist of balun and double cone elements. Biconical antenna may also designed as transmit antenna for immunity tests upon request.

MODEL

RA10K30M

FREQUENCY RANGE

10 kHz – 30 MHz

CONNECTOR TYPE

  N

ANTENNA FACTOR

10 dB ± 1.5 dB

CHARGING VOLTAGE

  9 VDC

Bikonik Anten / Biconical Antenna

Bikonik Anten nedir? Hangi amaçla kullanılır?

Bikonik Anten, çeşitli standartlara (CISPR, MIL, ETSI) göre 30 MHz ila 200/300 MHz frekans aralığında yayılan emisyonu ölçmek için kullanılır. Anten, balun ve çift konik elemanlardan oluşur. İstek üzerine bağışıklık testleri için verici anten olarak da tasarlanabilir.

Biconical Antenna, is used to measure the radiated emission in 30 MHz to 200/300 MHz frequency range according to various standard (CISPR, MIL, ETSI ). The antenna consist of balun and double cone elements. Biconical antenna may also designed as transmit antenna for immunity tests upon request.


MODEL

BA30M200M

FREQUENCY RANGE

30 MHz – 200/300 MHz



ANTENNA FACTOR



Individually calibrated



CONNECTOR TYPE



N





Teklif Al

Bilog Anten / Bilog Antenna

Bilog Anten nedir? Hangi amaçla kullanılır?

Bilog Anten, Logaritmik Periyodik Anten ve geniş bant balundan oluşan hibrit bir antendir. 30 MHz ile 1 GHz frekans aralığında çeşitli standartlara göre yayılan emisyonu tek anten ile ölçmek için kullanılır. İsteğe bağlı olarak ahşap veya kompozit anten direği temin edilebilir. Kullanılabilir frekansı 3 GHz'e kadar genişletilebilir.



Bilog Antenna, is a hybrid antenna consist of Logarithmic Periodic Antenna and broadband balun. It is used to measure radiated emission in 30 MHz to 1 GHz frequency range according to various standard wtih one antenna. Wooden or composit antenna mast can be supplied as an option. Its usable frequency is extendable up to 3 GHz.

MODEL

BLA30M1G

FREQUENCY RANGE

30 MHz – 1 GHz



ANTENNA FACTOR



Individually calibrated



CONNECTOR TYPE



N





Teklif Al

Horn Anten / Large Horn Antenna ( 200 MHz - 1 GHz )

Büyük Horn Anten nedir? Hangi amaçla kullanılır?

Büyük Horn Anten, çeşitli standartlara (CISPR, ETSI, özellikle MIL STD 461) göre 200 MHz ila 1 GHz frekans aralığında yayılan emisyonu ölçmek için kullanılır. İsteğe bağlı olarak ahşap anten direği temin edilebilir.



Large Horn Antenna is used to measure radiated emission in 200 MHz to 1 GHz frequency range according to various standard (CISPR, ETSI especially MIL STD 461 ). Wooden antenna mast can be supplied as an option.



MODEL

HA200M1G

FREQUENCY RANGE

200 MHz – 1 GHz



ANTENNA FACTOR



Individually calibrated



CONNECTOR TYPE



N





Teklif Al

Horn Anten / Double Ridge Horn Antenna

Horn Anten nedir? Hangi amaçla kullanılır?

Double Ridge Horn Anten, çeşitli standartlara (CISPR, ETSI, MIL STD 461) göre 1 GHz ila 18 GHz frekans aralığında yayılan emisyonu ölçmek için kullanılır. İsteğe bağlı olarak ahşap anten direği temin edilebilir.


Double Ridge Horn Antenna is used to measure radiated emission in 1 GHz to 18 GHz frequency range according to various standard (CISPR, ETSI, MIL STD 461 ). Wooden antenna mast can be supplied as an option.



MODEL

HA1G18G

FREQUENCY RANGE

1 GHz – 18 GHz



ANTENNA FACTOR



Individually calibrated



CONNECTOR TYPE



N





Teklif Al

Halka Sensör / Loop Sensor

Loop Sensör nedir? Hangi amaçla kullanılır?

RLRE101 Manyetik alan sensörü MIL STD 461 RE101 deneyinde yayılan manyetik alan emisyonlarını ölçmek için kullanılır.

Loop Sensor RLRE101, is used to measure the radiated magnetic field emissions according to MIL STD 461.



MODEL

RLRE101

NUMBER of TURNS

36

FREQUENCY RANGE

30 Hz – 500 kHz

DIAMETER

133 mm

ANTENNA FACTOR

Individually calibrated

CONNECTOR TYPE

BNC



Teklif Al

Radiating Loop & Field Monitor Loop Antenna

Radiating Loop Anten nedir? Hangi amaçla kullanılır?Yayıcı halka anten RL120, MIL STD 461'e göre RS101 testi gerçekleştirmek için gerekli olan manyetik alanı oluşturmak için kullanılır.



Radiating Loop, RL120, is used to generate magnetic fields to perform RS101 test according to MIL STD 461.

MODEL



RL120



FREQUENCY RANGE

30 Hz – 500 kHz

NUMBER of TURNS

20

MAG. FIELD AT 5 cm

159.55 dBpT @ 1 A

DIAMETER

120 mm

MAX. CURRENT

16A

CONNECTOR TYPE

BANANA JACK



Teklif Al



Field Monitor Loop Anten nedir? Hangi amaçla kullanılır?

Manyetik alan sensörü SL040, MIL STD 461'e göre RS101 kalibrasyon prosedüründe üretilen manyetik alanı ölçmek için kullanılır.


Loop Sensor SL040, is used to measure the generated magnetic field in RS101 calibration procedure according to MIL STD 461.

MODEL

SL040

NUMBER OF TURNS

  51

FREQUENCY RANGE

30 Hz – 100 kHz

DIAMETER

  40 mm

ANTENNA FACTOR

Individually calibrated

CONNECTOR TYPE

  BNC



Teklif Al

Standard Gain Horn Antenna

Standard Gain Horn Anten nedir? Hangi amaçla kullanılır?


Standart Gain Horn Antenler,  yayılan emisyonu ölçmek veya alan oluşturmak için kullanılır. Standart Gain Horn Antenler, talep üzerine 10,15 veya 20 dB kazanç ile 300 MHz ila 40 GHz frekans aralığında tasarlanabilir.

İsteğe bağlı olarak ahşap anten direği temin edilebilir.



Standard Gain Horn Antenna is used to measure radiated emission or to generate radiated fields. Standard Gain Horn Antenna may be designed 300 MHz to 40 GHz frequency range with 10,15 or 20 dB gain upon request.

Wooden antenna mast can be supplied as an option.



MODEL

SH284S10

FREQUENCY RANGE

2.6 GHz – 3.95 GHz

CONNECTOR TYPE

SMA

ANTENNA FACTOR

Individually calibrated

GAIN

10 dB



Teklif Al

LISN: Line Impedance Stabilization Network

LISN nedir? Hangi amaçla kullanılır?

LISN; iletimle yayılım ölçümlerinde deneye giren cihaz (DGC) ile besleme kaynağı arasına bağlanır. DGC için sabit bir hat empedansı sağlar. DGC tarafından üretilen istenmeyen bozucu işaretleri emi alıcıya yönlendirir. Şebeke tarafından gelen bozucu işaretlerin emi alıcıya ulaşmasını engeller. EMCTurkey olarak istenilen standarda göre hat başına 5A ile 200 A arasında akım kapasitesine sahip LISN üretebiliriz.

LISN / LS032A2


MODEL

LS032A2

STANDARD

CISPR 16 – 1 – 2

FREQUENCY

150 kHz – 30 MHz

IMPEDANCE

50 µH // 50 Ω

CURRENT & VOLTAGE

2 x 32 A, 230 VAC





Teklif Al

LISN / LS200A1


MODEL

LS200A1

STANDARD

CISPR 16 – 1 – 2

FREQUENCY

150 kHz – 30 MHz

IMPEDANCE

50 µH // 50 Ω

CURRENT & VOLTAGE

1 x 200 A, 500 VAC





Teklif Al

LISN / LS100D1


MODEL

LS100D1

STANDARD

CISPR 25

FREQUENCY

100 kHz – 100 MHz

IMPEDANCE

5 µH // 50 Ω

CURRENT & VOLTAGE

1 x 200 A, 1000 VDC





Teklif Al

LISN ( TRİFAZE )


MODEL

LS032A4

STANDARD

CISPR 16 – 1 – 2

FREQUENCY

150 kHz – 30 MHz

IMPEDANCE

50 µH // 50 Ω

CURRENT & VOLTAGE

4 x 32 A, 400 VAC





Teklif Al


LISN (MONOFAZE)


MODEL

LS016A2

STANDARD

CISPR 16 – 1 – 2

FREQUENCY

9 kHz – 30 MHz

IMPEDANCE

(50 µH + 5 Ω) // 50 Ω

CURRENT & VOLTAGE

2 x 16 A, 230 VAC





Teklif Al

CDN

CDN, EN 61000-4-6 standardına göre uygulanan iletilen RF işaretlere karşı bağışıklık deneyinde bozucu işareti deneye giren cihazın kablolarına bulaştırmak için kullanılır.

İstek üzerine M, S, AF, T tipi CDN üretimini yapabiliriz.

Transient Limiter

Transient Limiter nedir?

Transient Limiter, kablo üzerinden yayılan emisyon ölçümlerinde LISN kaynaklı yüksek seviyeli ani işaretlere karşı ölçüm alıcısının RF girişini korumak için kullanılır. Ayrıca düşük frekanslı sinyallerin ölçüm alıcısı üzerindeki etkilerini önleyen yüksek geçiren filtreye sahiptir. Konnektör tipi ve araya girme kaybı isteğe göre değiştirilebilir.



Transient Limiter, is used to protect RF input of the measuring receiver against high-level transients caused by LISN in conducted emission measurements. In addition, it has a high pass filter that prevents the effects of low frequency signals on the measuring receiver. Connector type and insertion loss is changeable upon request.



MODEL

TL9K30M

FREQUENCY RANGE

9 kHz – 30 MHz

INSERTION LOSS

10 dB ± 0.5 dB

CONNECTOR TYPE

N



Teklif Al

Absorbing Clamb

Absorbing Clamp nedir?

Yutucu Kelepçe, ev aletleri ve elektrikli aletler gibi test edilen cihazların güç kablolarından yayılan istenmeyen bozulma gücünü ölçmek için kullanılır. Bozulma gücü P [dBpW], EMI alıcısında okunan gerilim değerine [dBμV], kelepçe faktörü CF [dBpW/μV] eklenerek hesaplanır.



Absorbing Clamp, is used to measure disturbance power radiated through the power cables of tested devices such as domestic appliances and electrical tools. The disturbance power P [dBpW], is calculated by adding the clamp factor CF [dBpW/μV] to the reading voltage at the EMI receiver [dBμV].







MODEL: AC301

FREQUENCY RANGE

30 Hz – 100 kHz

RECEIVER IMPEDANCE

  50 Ω

EQUIPMENT UNDER TEST CURRENT

30 A

CONNECTOR TYPE

  N

DIAMETER OF POWER CABLE

20 mm

STANDARD

  EN 55016-1-3



Teklif Al

Voltage Probe

Voltage Probe nedir?

Test edilen ekipman şebekeden yüksek akım çekiyorsa (örneğin: > 200 A), bu akımlarda ticari LISN bulunamıyorsa ya da ekipman laboratuvara taşınamıyorsa bu durumlarda kablo yoluyla yayılım deneylerinde gerilim probu kullanılabilir.  Elektrik hatlarına doğrudan bağlantı yapıldığı için dikkat edilmelidir. Gerilim probu yayılan emisyonu azalttığı için kalibrasyon faktörleri gereklidir.



Voltage probe is used at conducted emisison measurement which equipment under test requires high input current (for example: > 200 A) and commercial LISNs may not be available. A direct connection to the power lines is required and care must be taken to establish a reference ground for the measurements. The probe attenuates the voltage so calibration factors are required.





MODEL

VT01

FREQUENCY RANGE

10 kHz – 30 MHz

INSERTION LOSS

2 dB

CONNECTOR TYPE

BNC



Teklif Al

CMAD (COMMON MODE ABSORPTION DEVICE )

CMAD, ev aletleri ve elektrikli aletler gibi test edilmiş cihazların kabloları üzerinden istenmeyen ortak mod akımlarını önlemek için kullanılır.



CMAD, is used to prevent unwanted common mode currents through cables of tested devices such as domestic appliances and electrical tools.



MODEL: CMAD301

FREQUENCY RANGE

30 MHz – 1 GHz

RECEIVER IMPEDANCE

  50 Ω

EQUIPMENT UNDER TEST CURRENT

30 A

CONNECTOR TYPE

  N

DIAMETER OF POWER CABLE

20 mm

STANDARD

  EN 55016-1-3



Teklif Al



High Voltage Probe

HV koaksiyel prob, MIL STD 461'e göre CS115 ve CS116 kalibrasyonu yapılırken kabloya enjekte edilen darbeyi ölçmek için tasarlanmıştır. 500x gerilim bölme oranına sahip olup  kullanılabilir bant genişliği 400 MHz'dir.



HV coaxial probe/attenuator was designed to measure injected pulse to cable when performing CS115 and CS116 calibration according to MIL STD 461. It has 500x voltage divider ratio. Its usable bandwidth is 400 MHz.





MODEL

HV500X

FREQUENCY RANGE

DC – 500 MHz

CONNECTOR TYPE

N / BNC

INSERTION LOSS

54 dB ± 3 dB

VOLTAGE RATIO

500 : 1



Teklif Al

Calibration Fixture

Kalibrasyon Fikstürü, MIL STD 461'e göre CS114, CS115 ve CS116 kalibrasyonu yapılırken kabloya enjekte edilen bozulma sinyalini ölçmek için tasarlanmıştır. Kullanılabilir bant genişliği 400 MHz'dir.



Calibration Fixture was designed to measure injected disturbance signal to cable when performing CS114, CS115 and CS116 calibration according to MIL STD 461. Its usable bandwidth is 400 MHz.





MODEL

KF114

FREQUENCY RANGE

DC – 500 MHz

VSWR

<  3.5

CONNECTOR TYPE

N



Teklif Al

ESD Current Target

Koaksiyel Akım Hedefi, MIL STD 461 veya EN 61000-4-2'ye göre kalibrasyon gerçekleştirirken ESD jeneratörlerinin deşarj akımını ölçmek için tasarlanmıştır. ESD akım  hedefini koaksiyel konnektöre dönüştüren bir adaptör, zayıflatıcı ve RF kablo istek üzerine sağlanır.



Coaxial Current Target was designed to measure the discharge current of ESD generators when performing calibration according to MIL STD 461 or EN 61000-4-2. An adaptor which convert the current target to coaxcial connector, attenuator and RF cable are supplied upon request.



MODEL

ESDTRGT

Transfer Impedance @ 1 A (Zsys)

0.19

( Target + 20 dB Attenuator + Cable Chain )

NOMINAL VALUE

± 0.5 dB @ up to 1 GHz

± 1.2 dB @ 1 GHz to 4 GHz

CONNECTOR TYPE

SMA



Teklif Al



Isolation Transformer

İzolasyon Trafosu nedir? Hangi amaçla kullanılır?

İzolasyon Trafosu CS 101 deneyinde osiloskobun besleme hattında topraklamanın izole edilmesi için kullanılır.

MODEL

TR11

MAX. CURRENT

10 A



Teklif Al

Feedthru Capacitor

Feedthru Kapasitör nedir? Hangi amaçla kullanılır?

Feedthru kapasitör CS 101 deneyinde bozucu işaretin şebeke tarafına geçmesini engellemek için kullanılır.

MODEL

FC10



Teklif Al

Current Shunt

Current Shunt nedir? Hangi amaçla kullanılır?

Current Shunt, CS101 deneyinde uygulanacak bozucu işareti kalibre etmek için kullanılır.

MODEL

300WRS

PERFORMANCE

0,5 Ω



Teklif Al

Coupling Transformer

Coupling Transformer nedir? Hangi amaçla kullanılır?

Coupling Transformer CS101 deneyinde bozucu işareti deneye giren cihazın besleme hattına bulaştırmak için kullanılır.

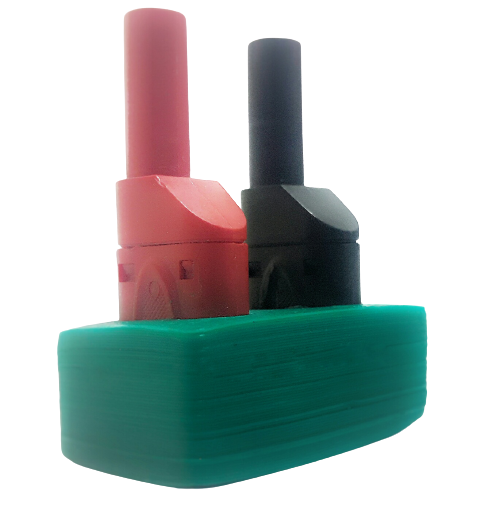

Calibration Load 5 oHm

Calibration Load 5 oHm

Calibration Load nedir? Hangi amaçla kullanılır?

Calibration Load 5 Ω CS106 deneyinde darbe şeklini doğrulamak için kullanılır.

PERFORMANCE

5 Ω



Teklif Al

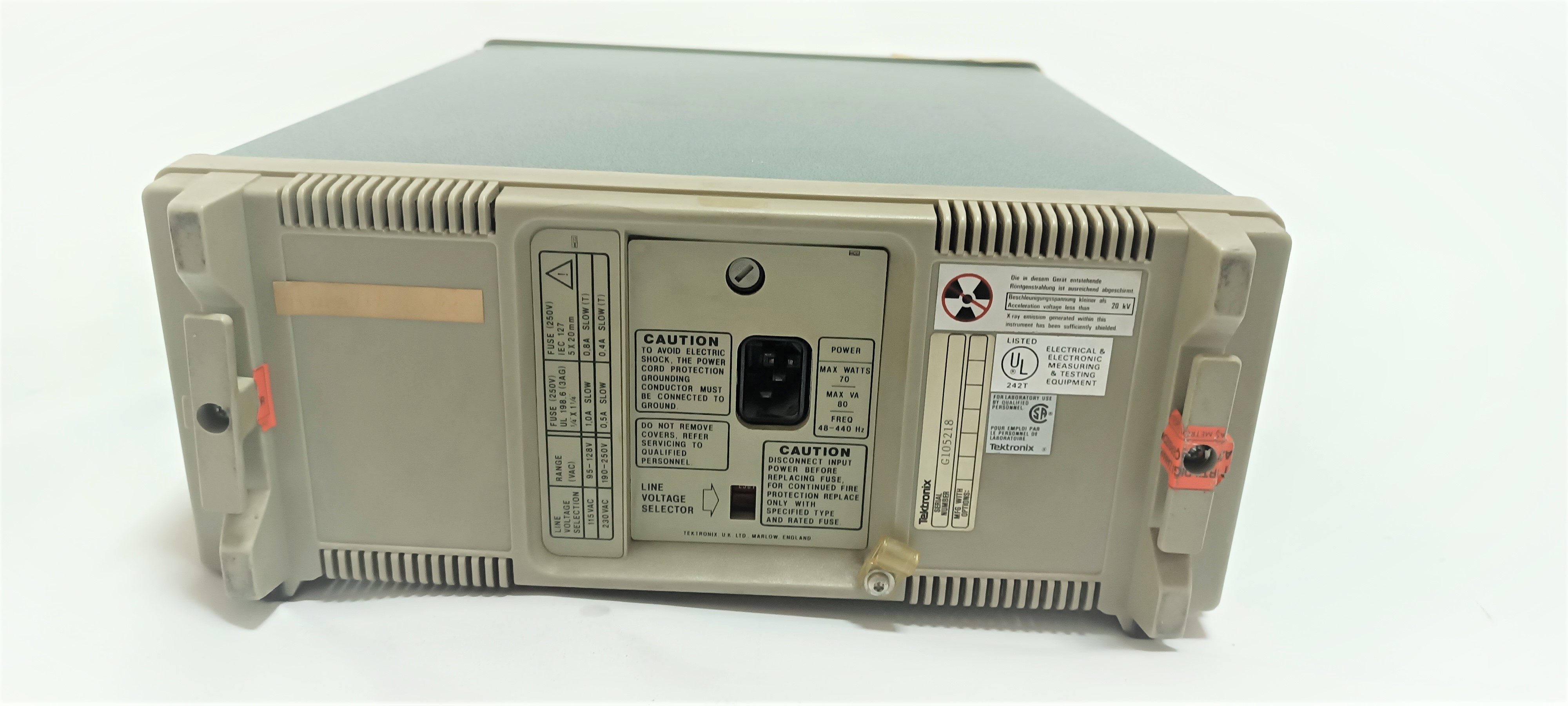

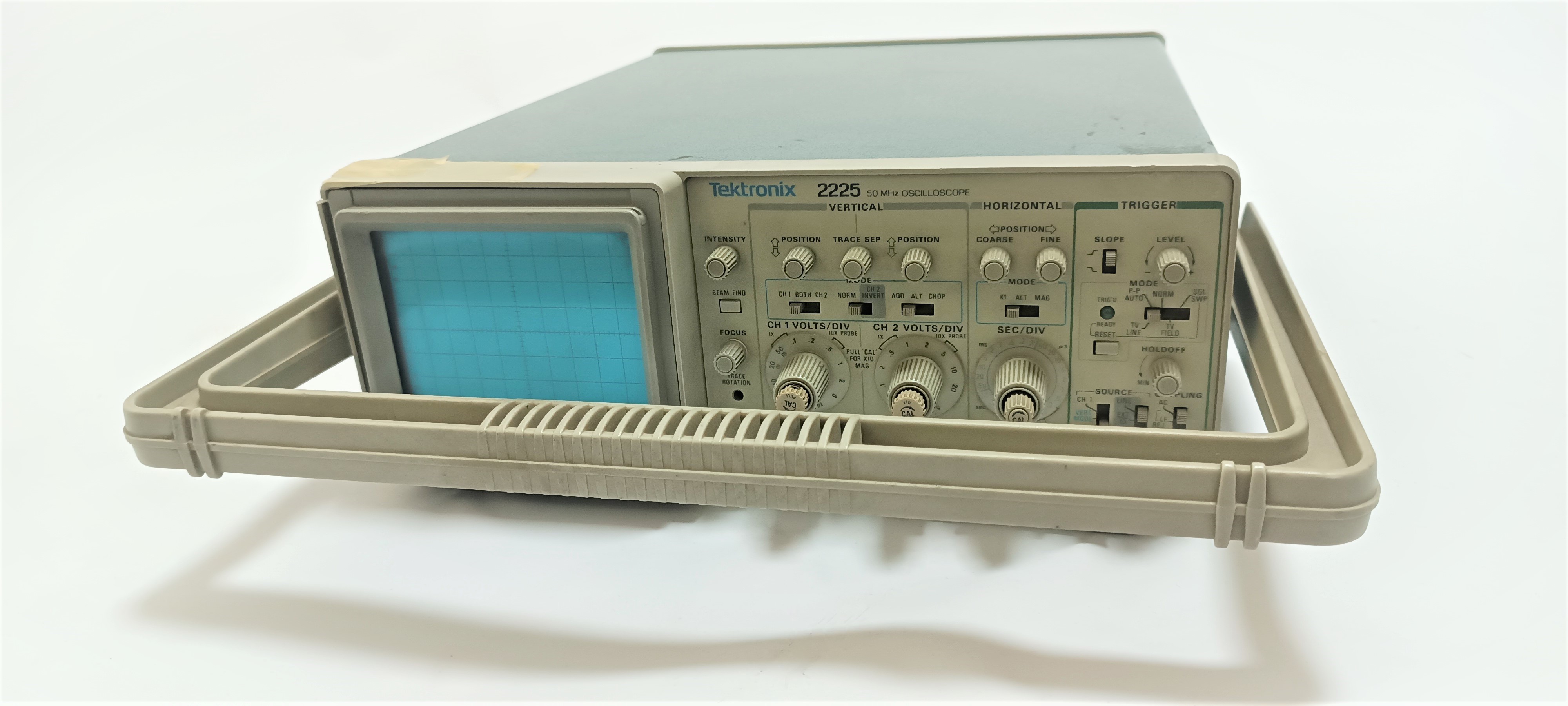

Osiloskop | Tektronix | 2225

Osiloskop | Tektronix | 2225

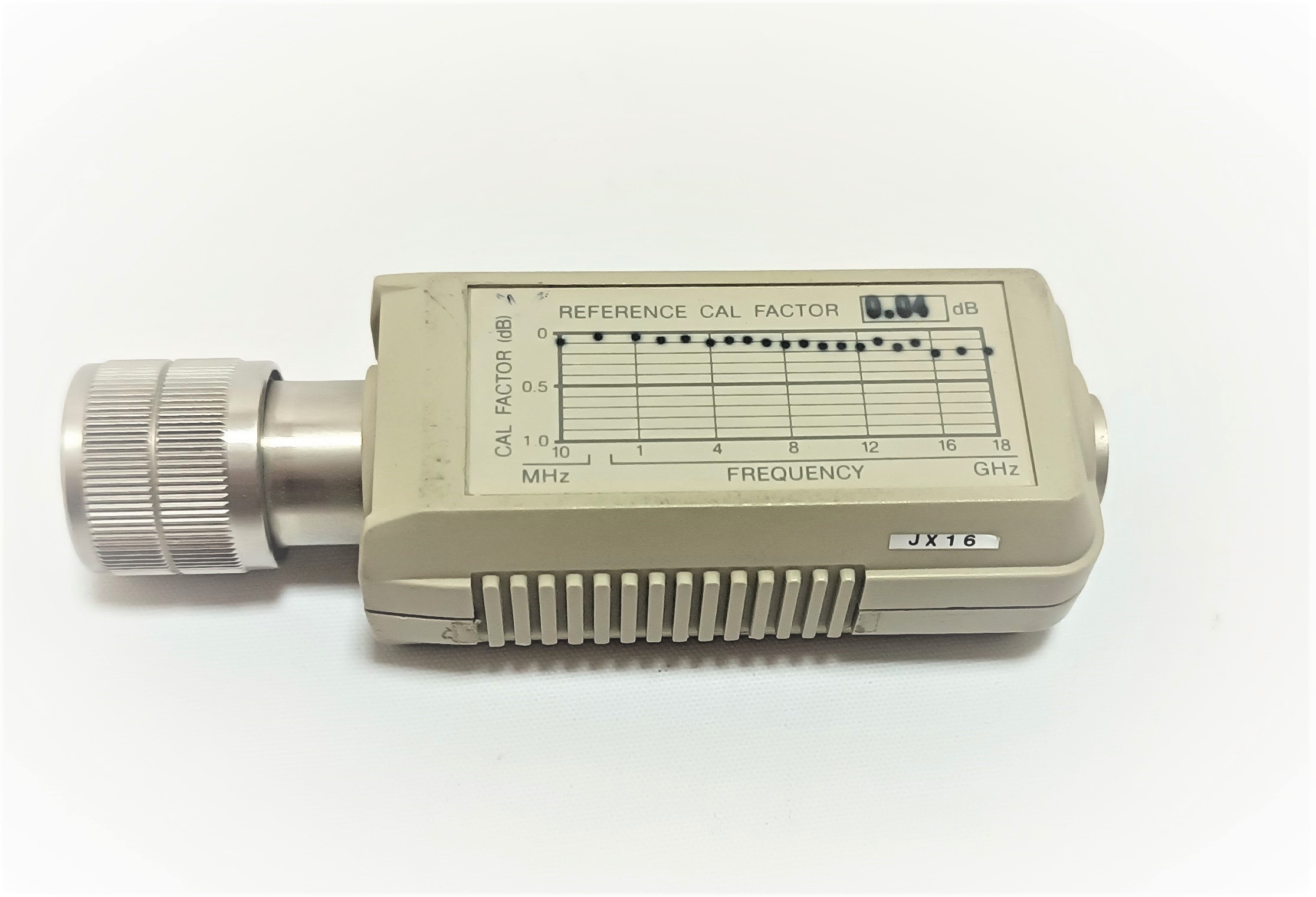

Power Sensor | ANRITSU | MA4701A

Power Sensor | ANRITSU | MA4701A

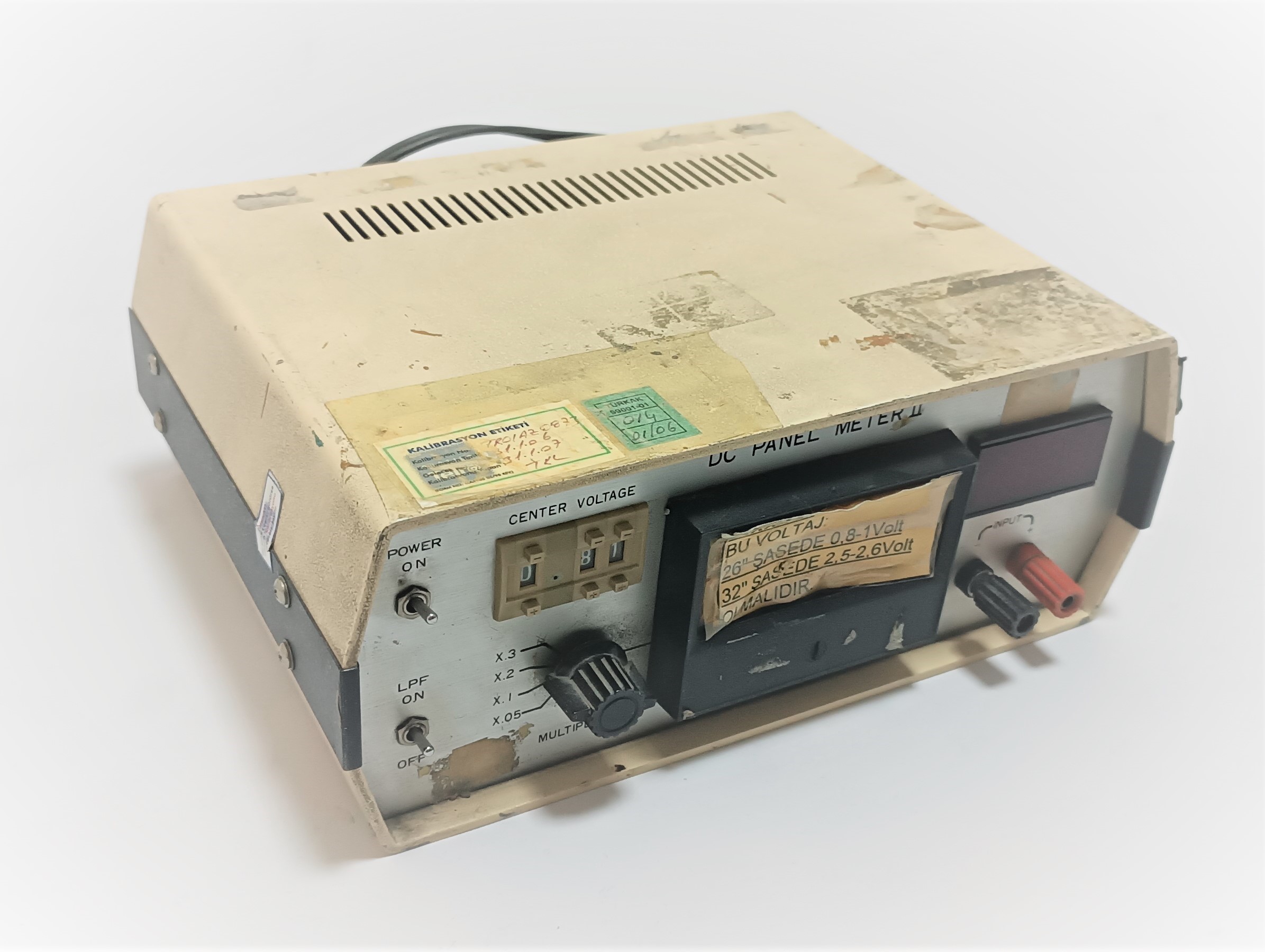

DC Panel Mater

DC Panel Mater

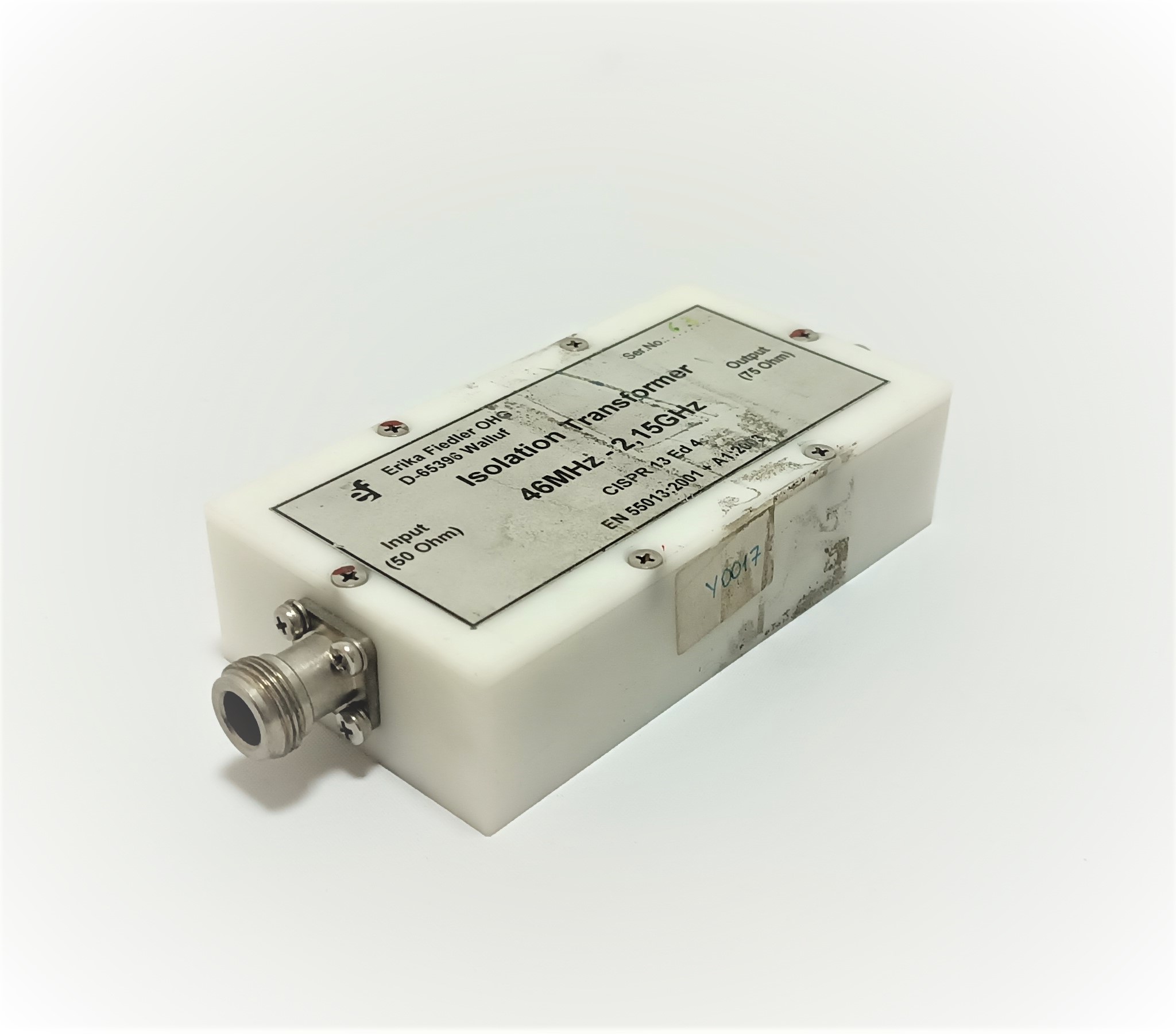

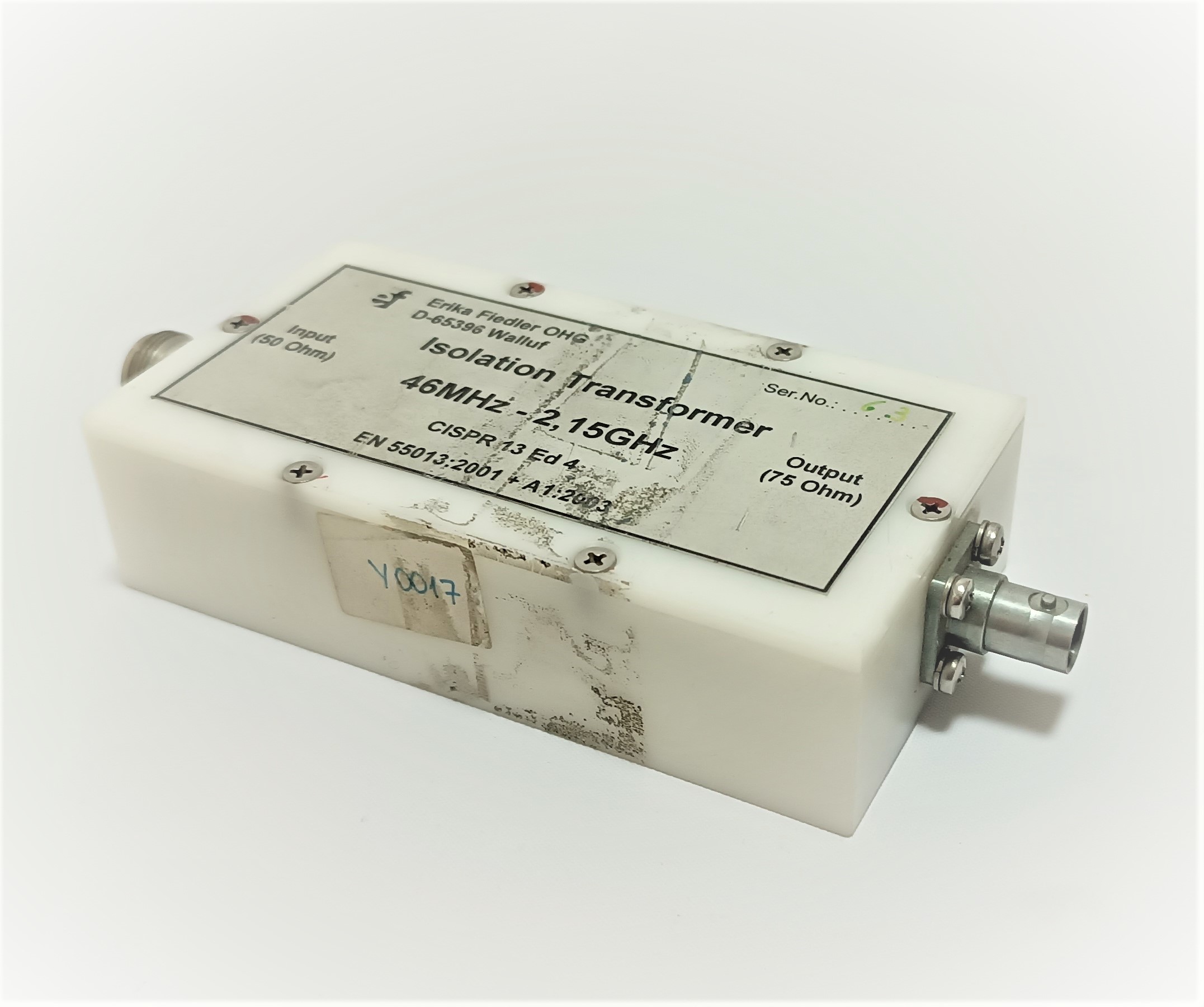

Isolation Transformer | Erika Fiedler OHG

Isolation Transformer | Erika Fiedler OHG

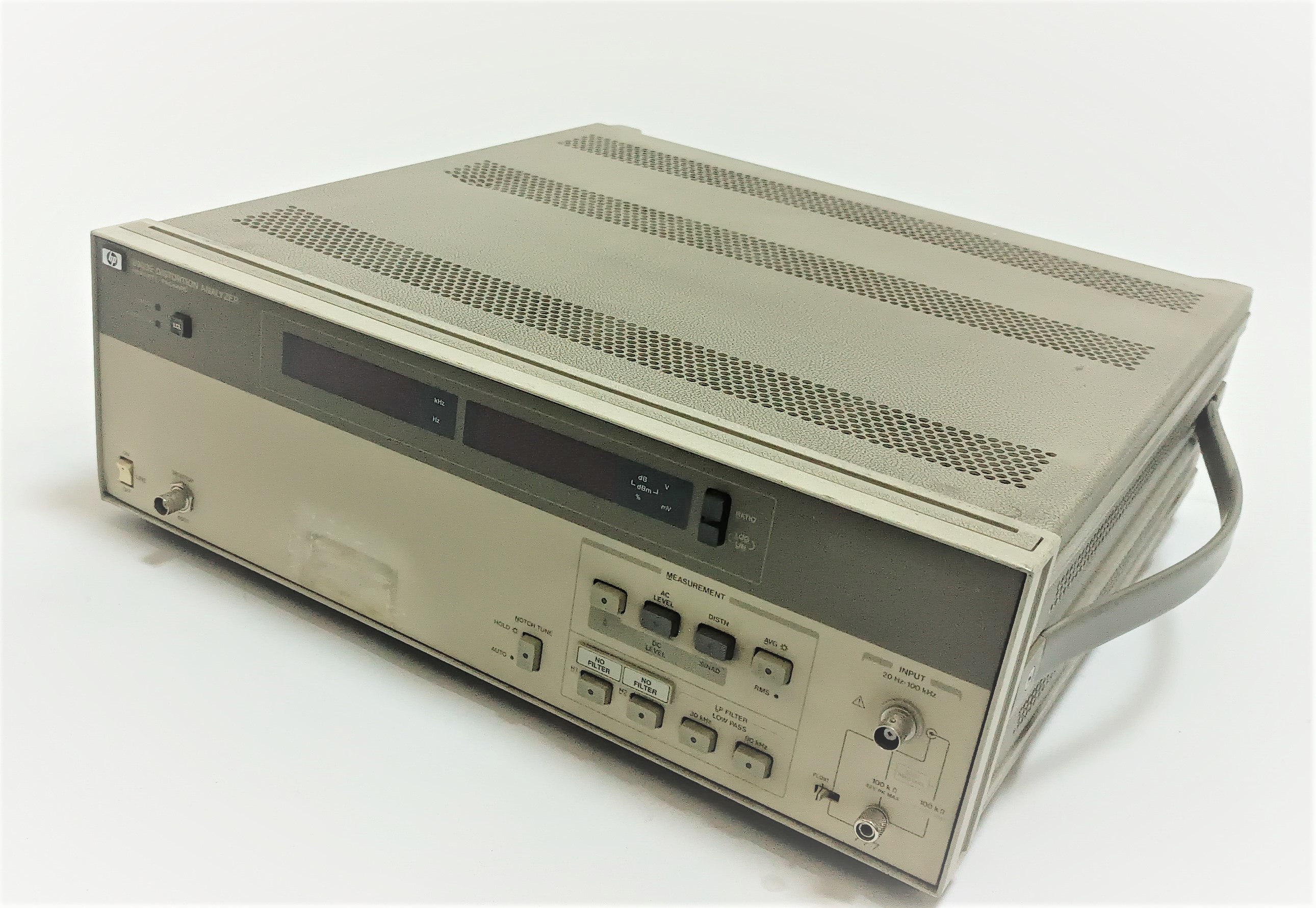

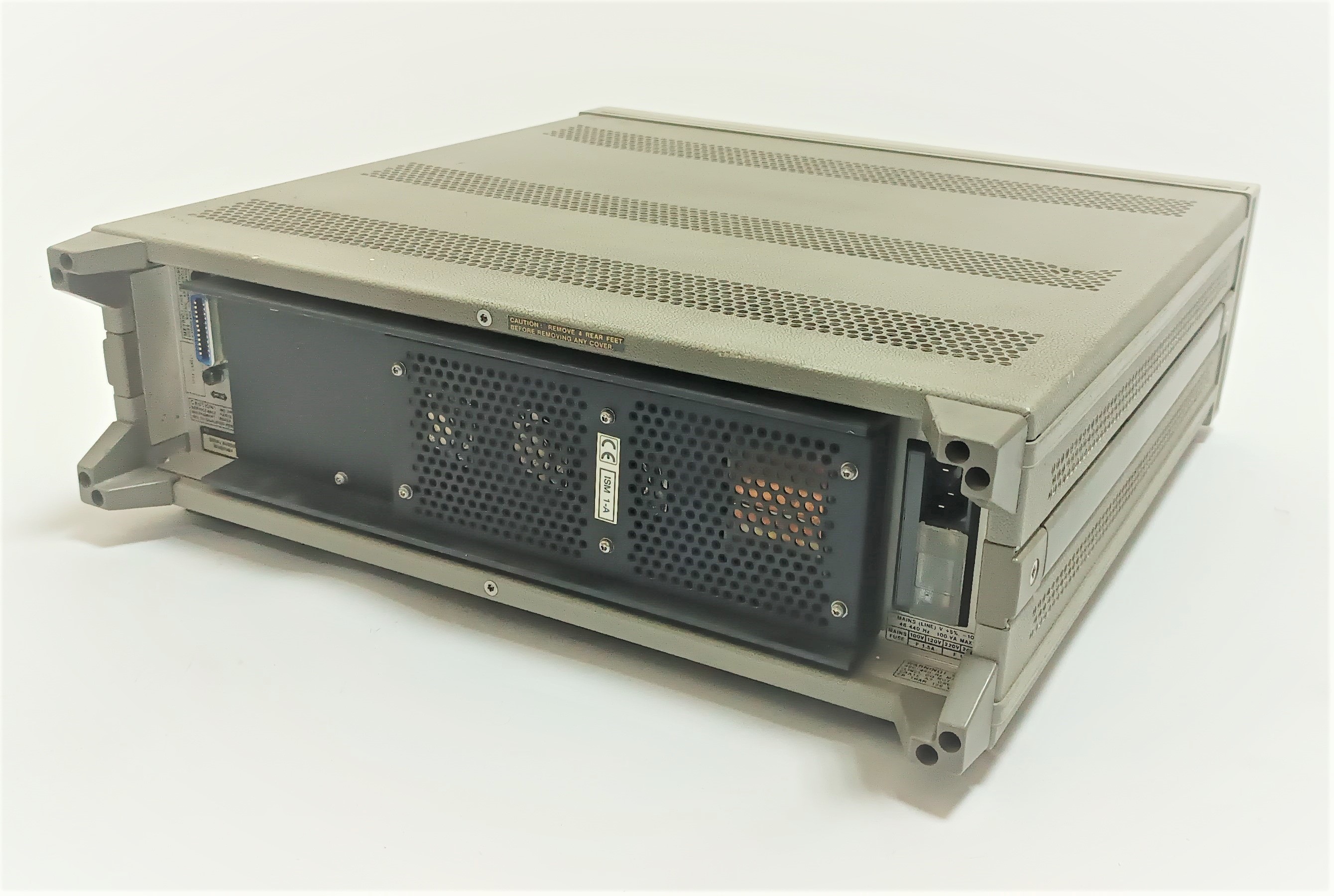

HP | Distortion Analizer | 8903E

HP | Distortion Analizer | 8903E

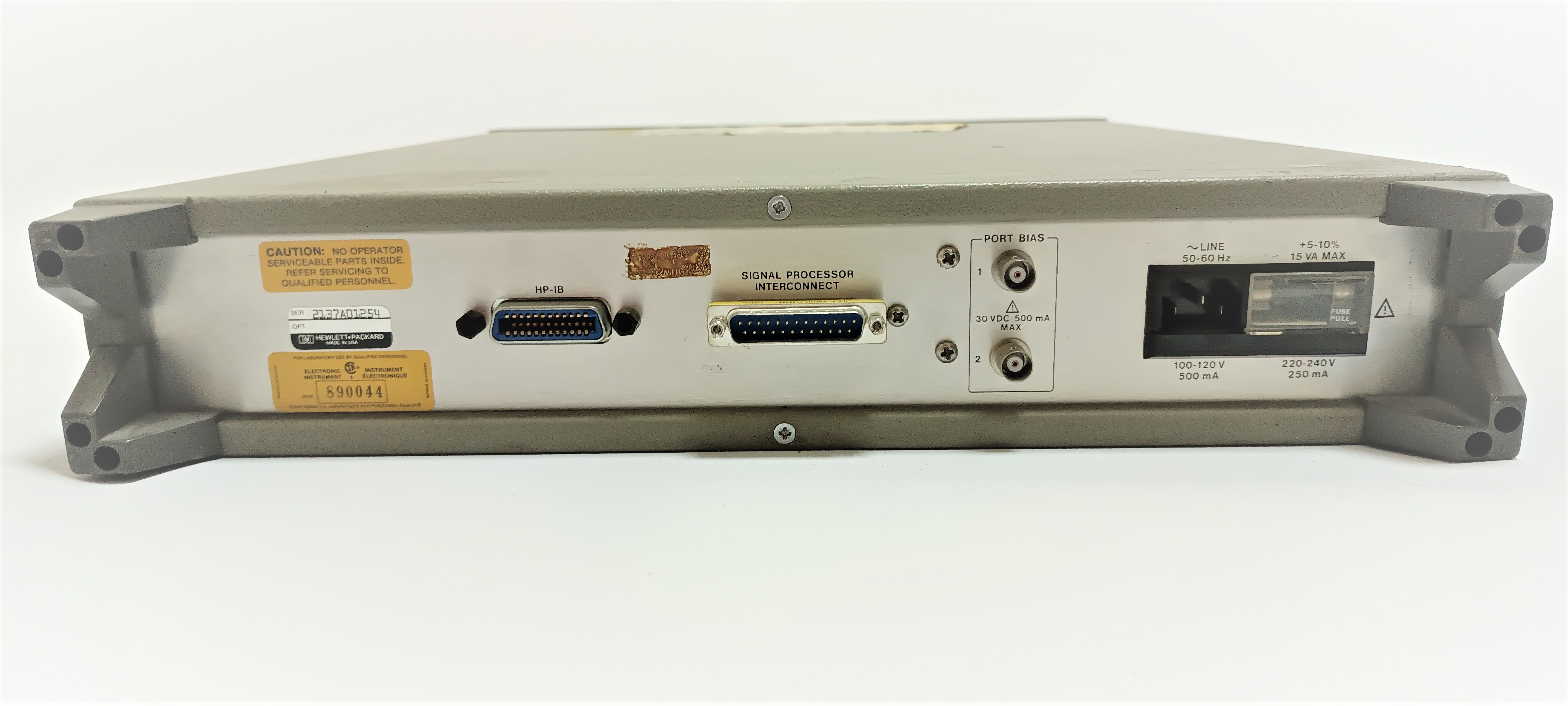

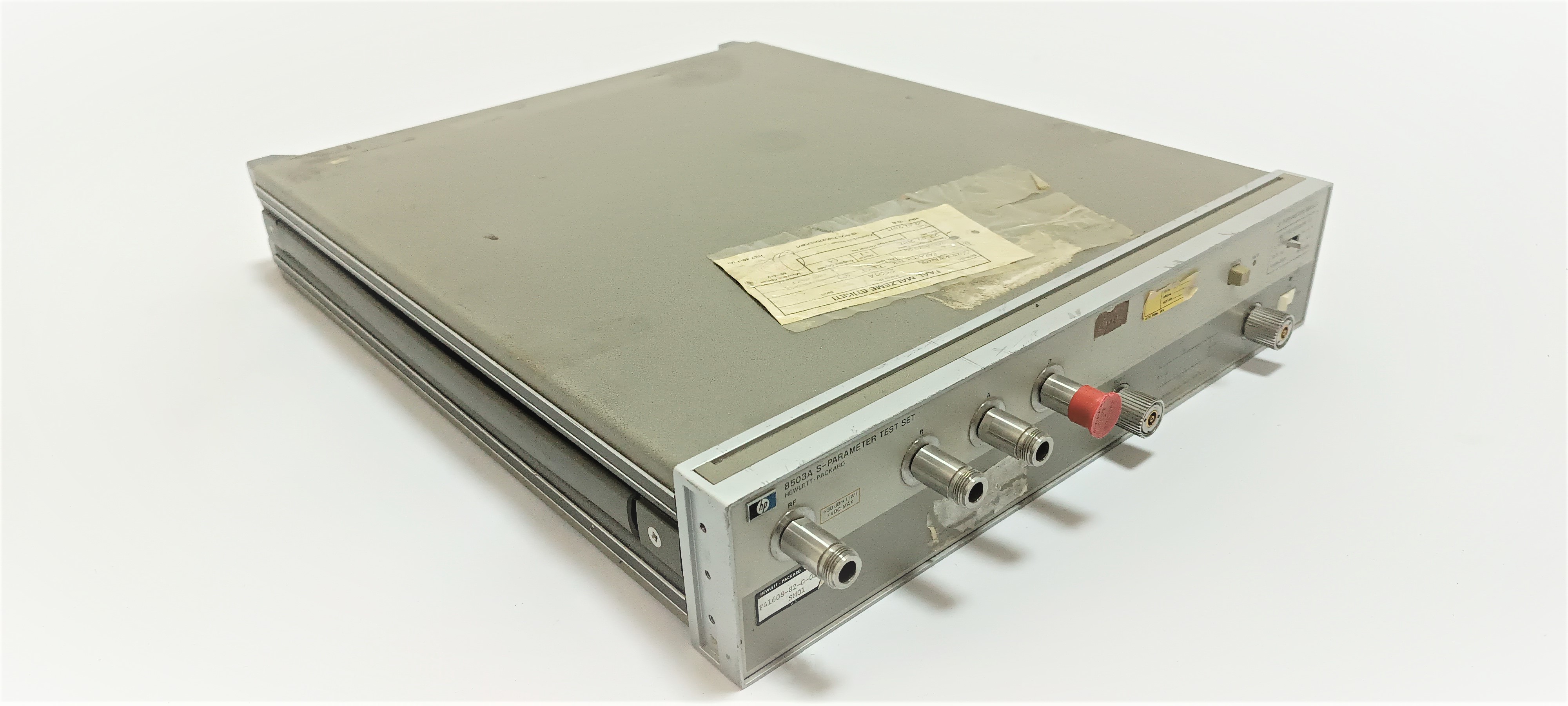

HP | S PARAMETERS TEST | 8503A

HP | S PARAMETERS TEST | 8503A

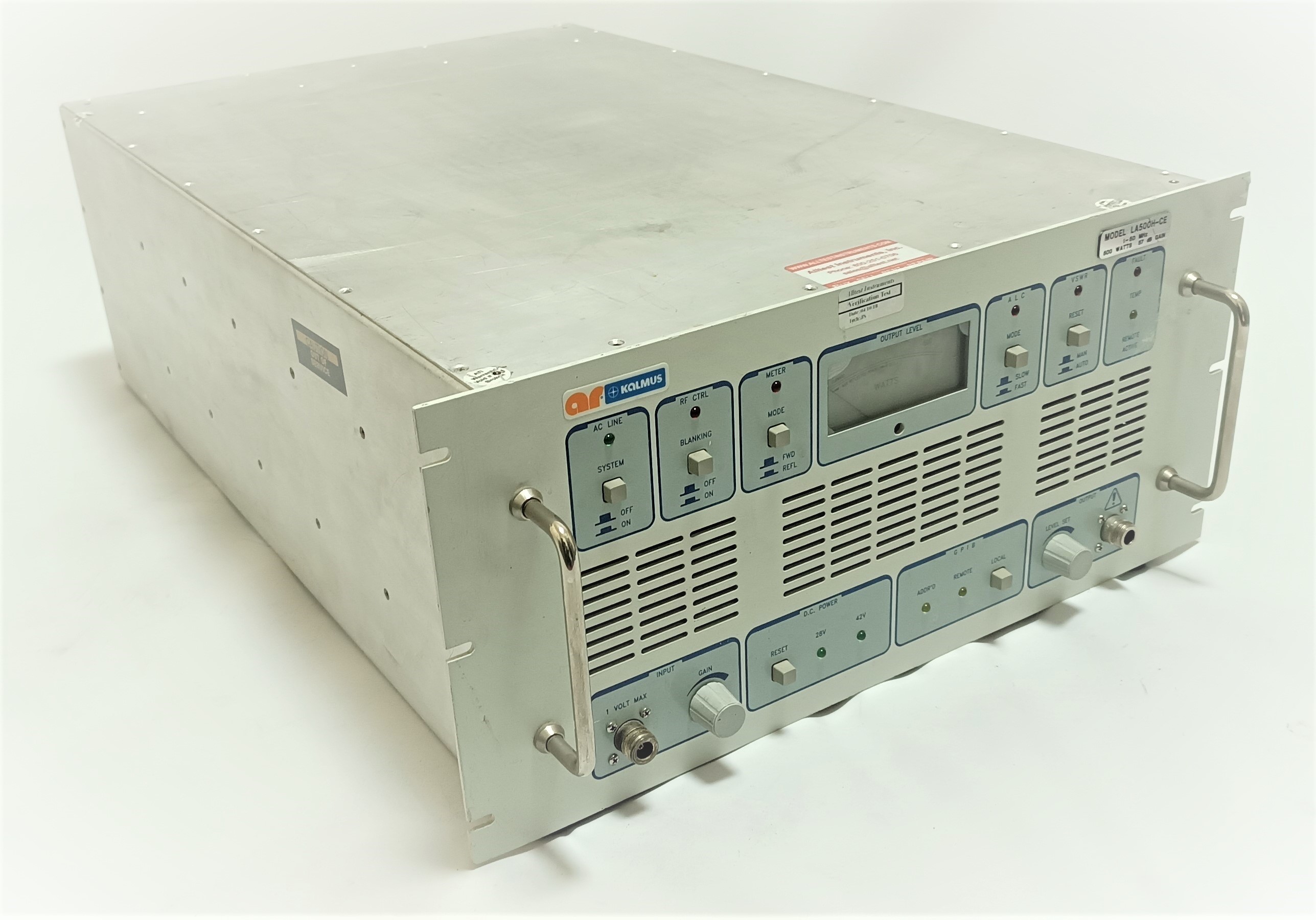

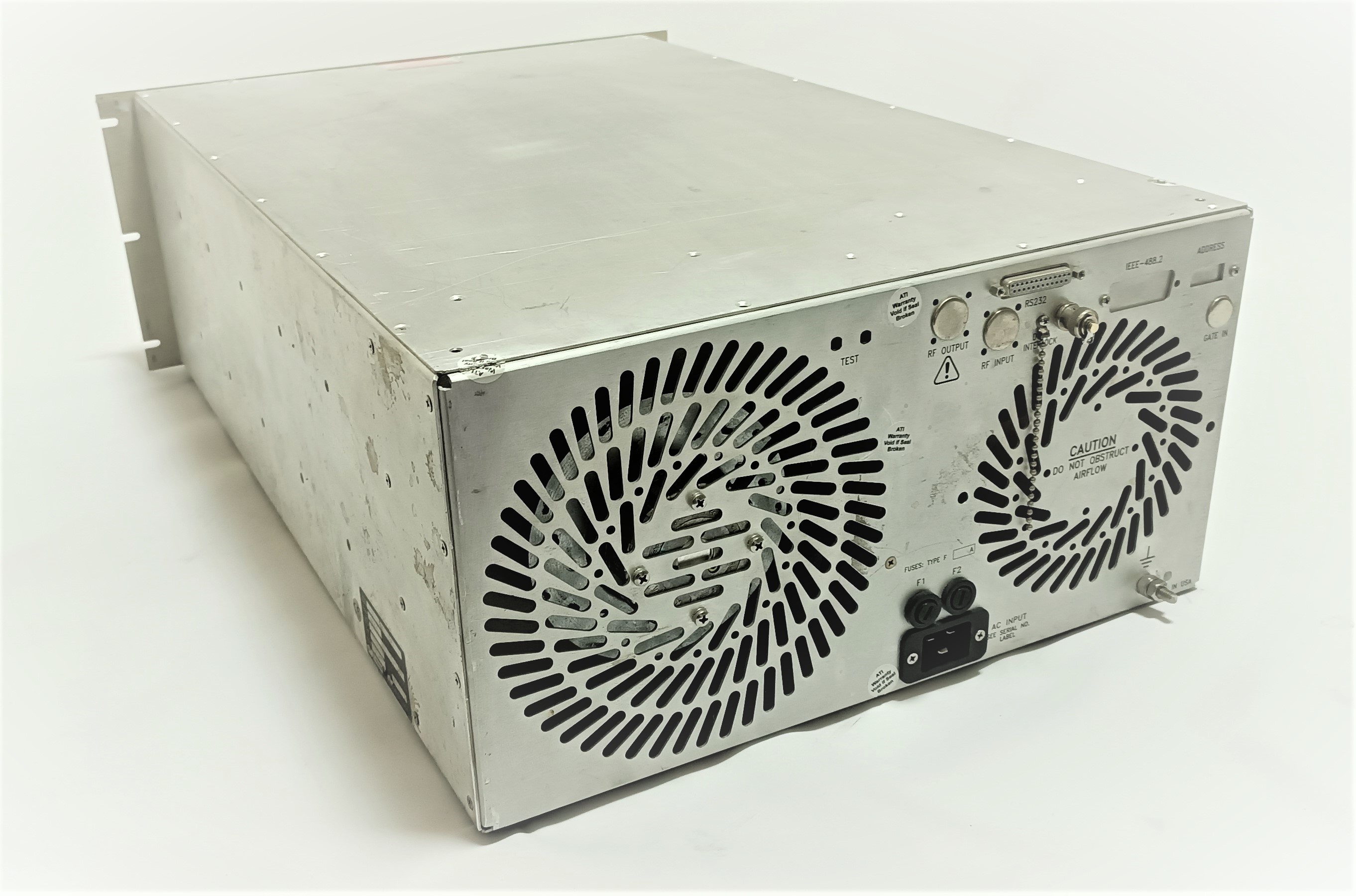

Verification Test | ar KALMUS | LA500H-CE

Verification Test | ar KALMUS | LA500H-CE

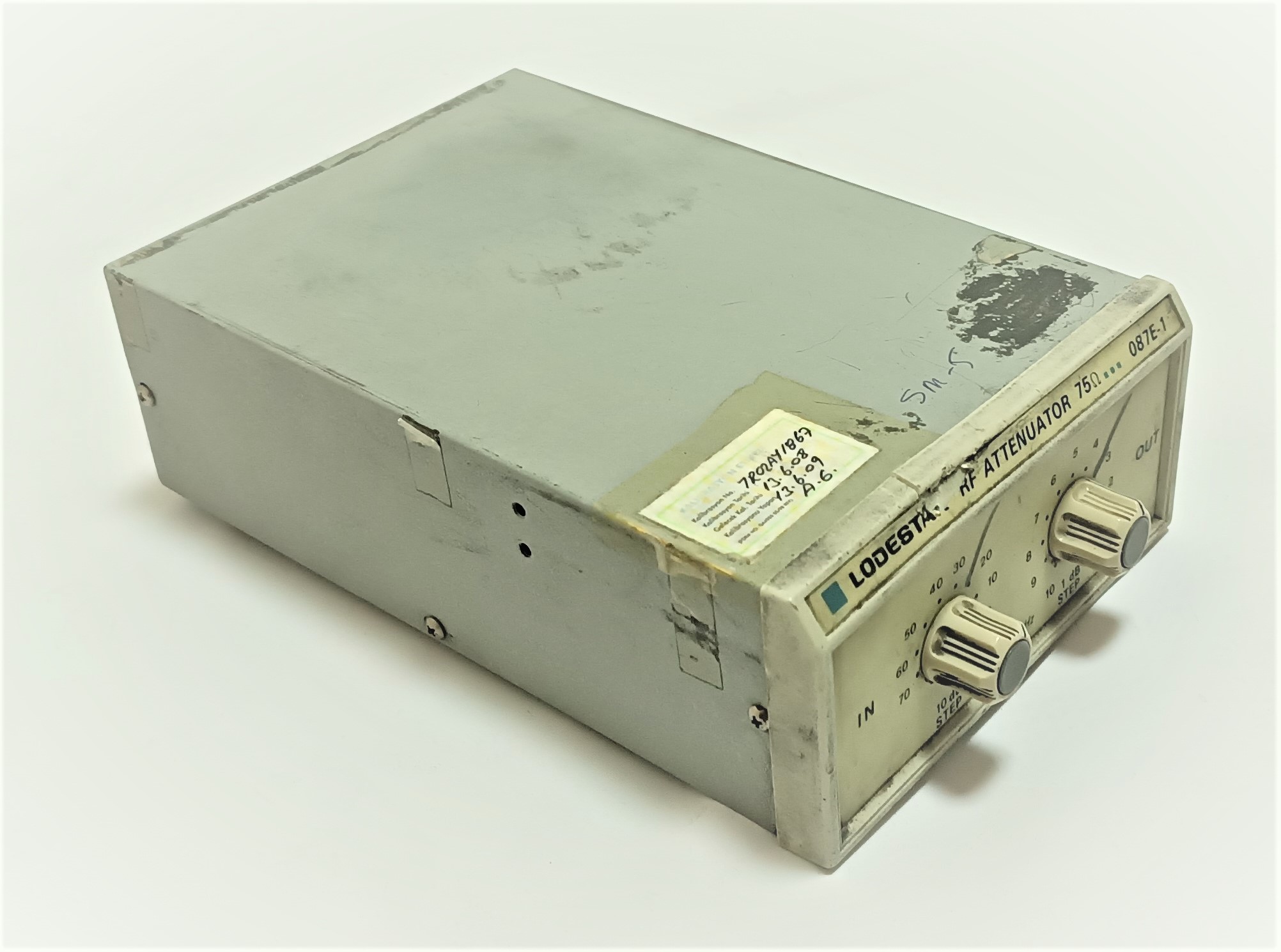

RF Attentuator | Lodesta | 087E-1

RF Attentuator | Lodesta | 087E-1

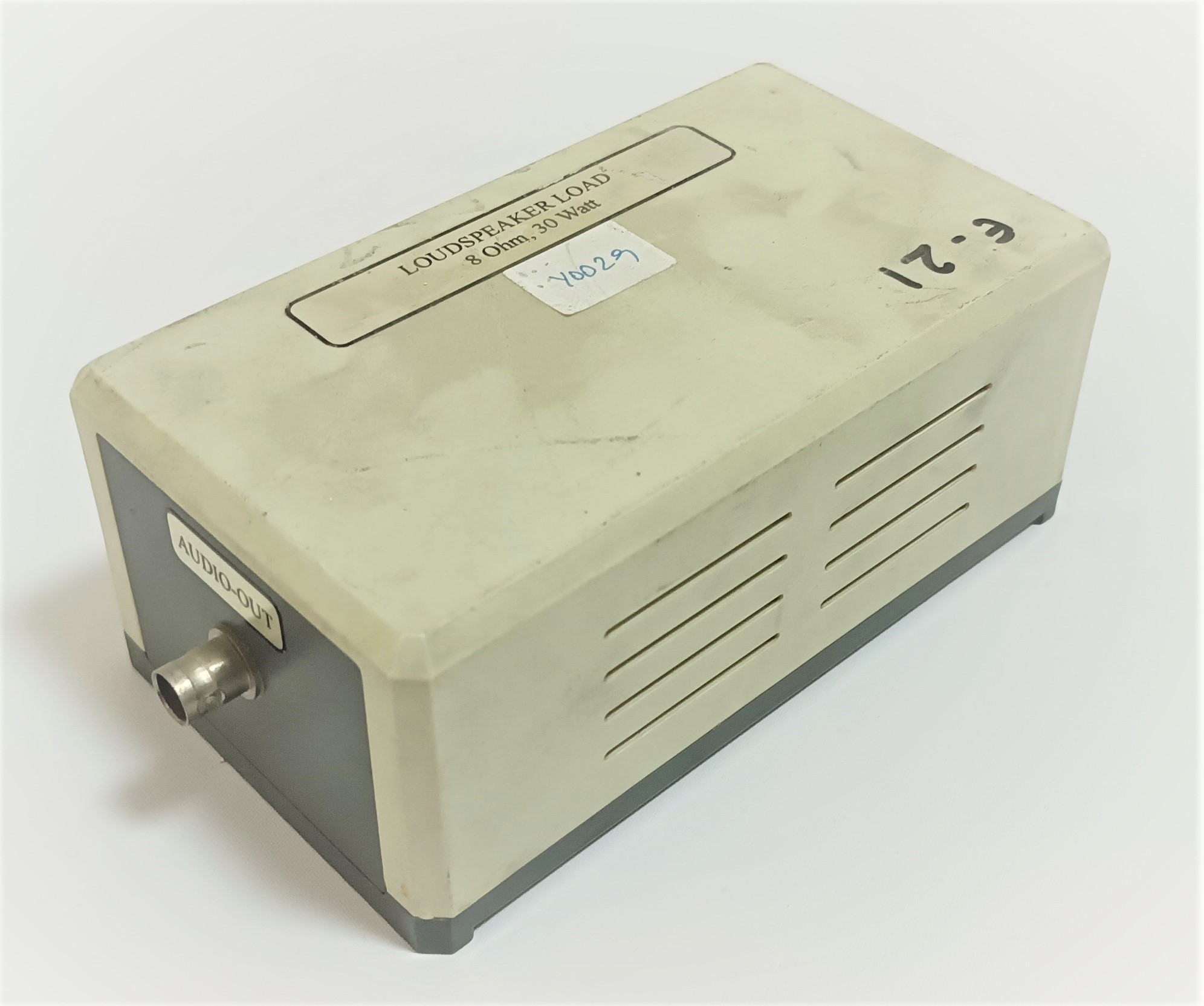

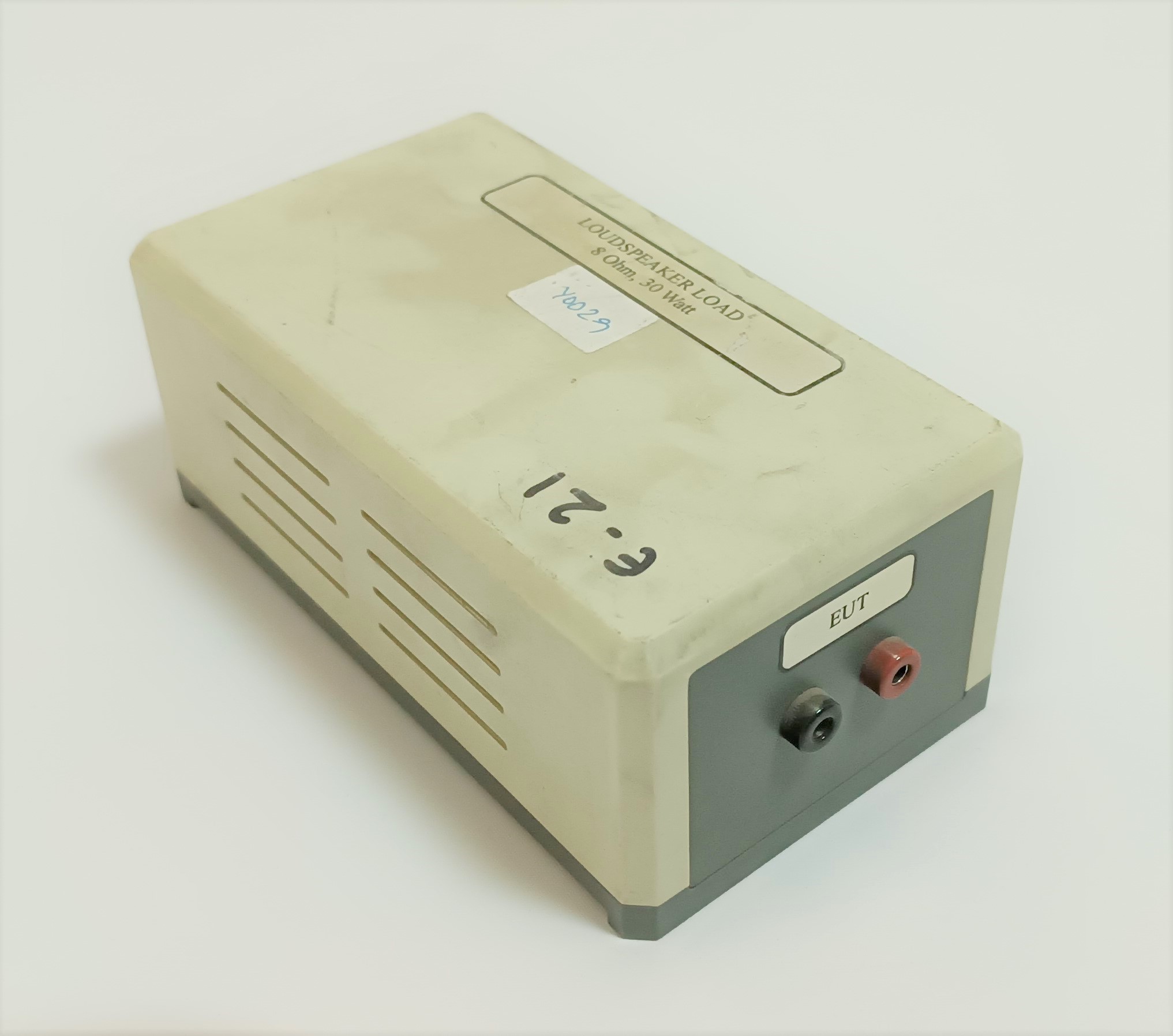

Loudspeaker load

Loudspeaker load

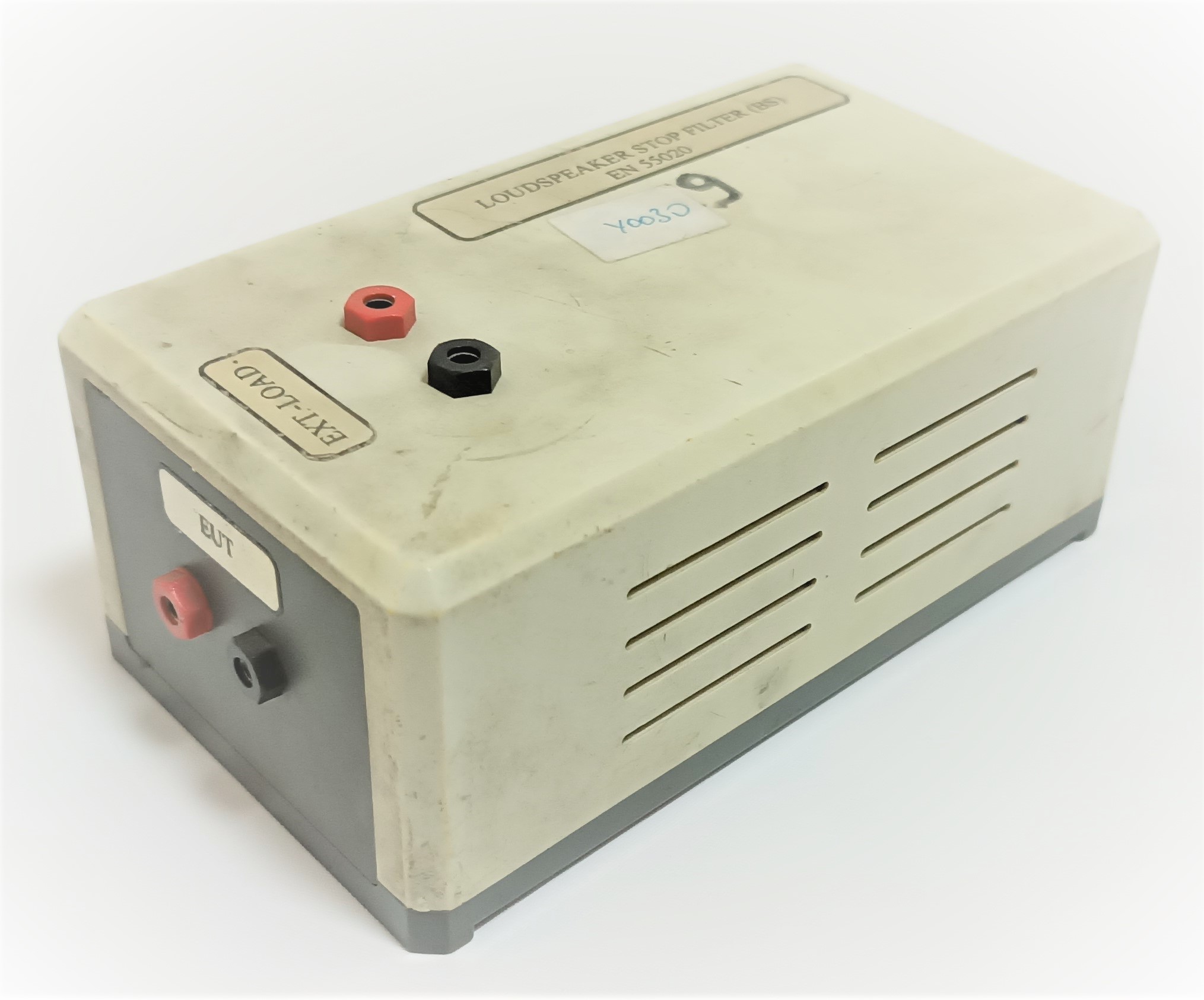

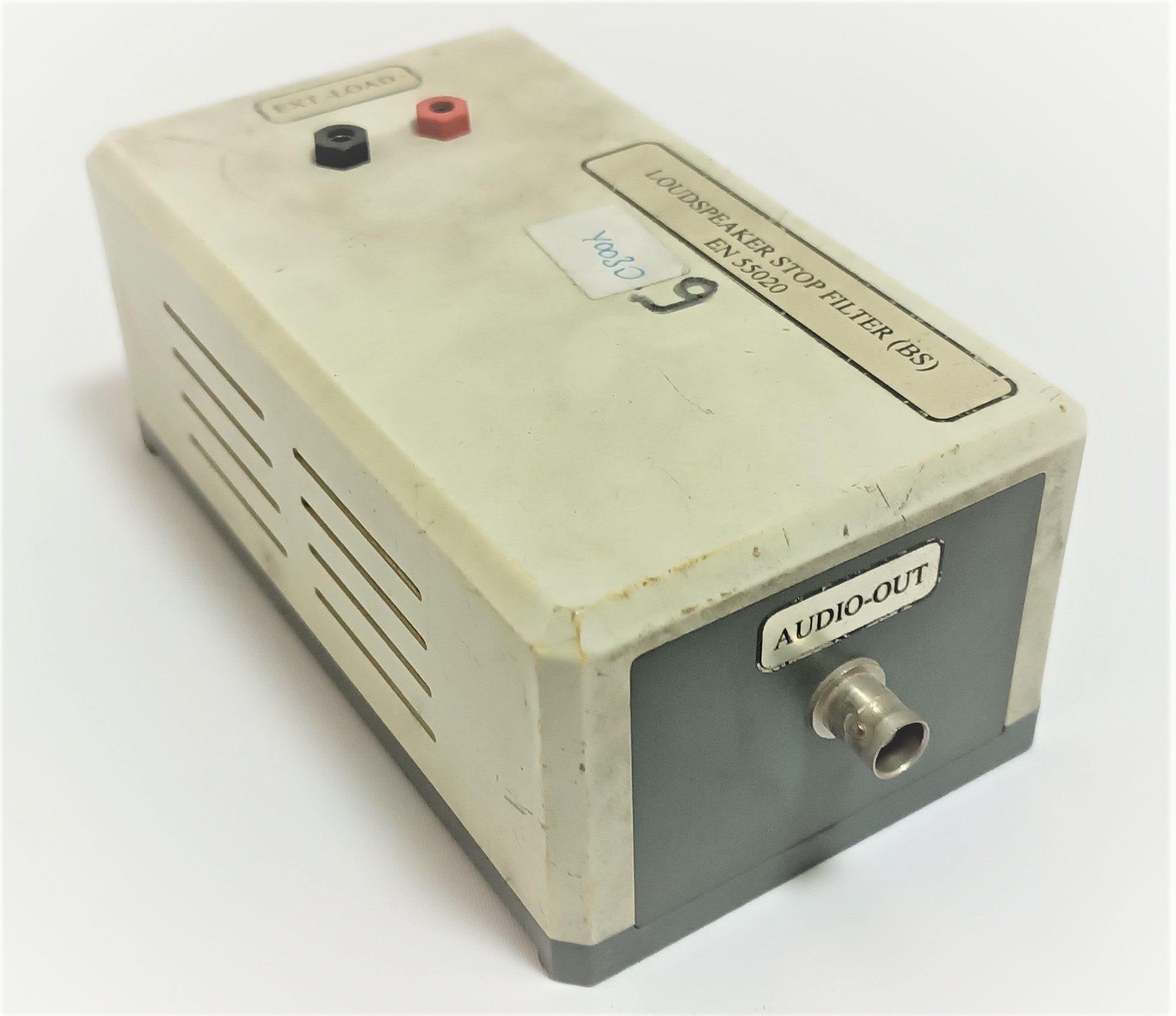

Loudspeaker stop filter

Loudspeaker stop filter

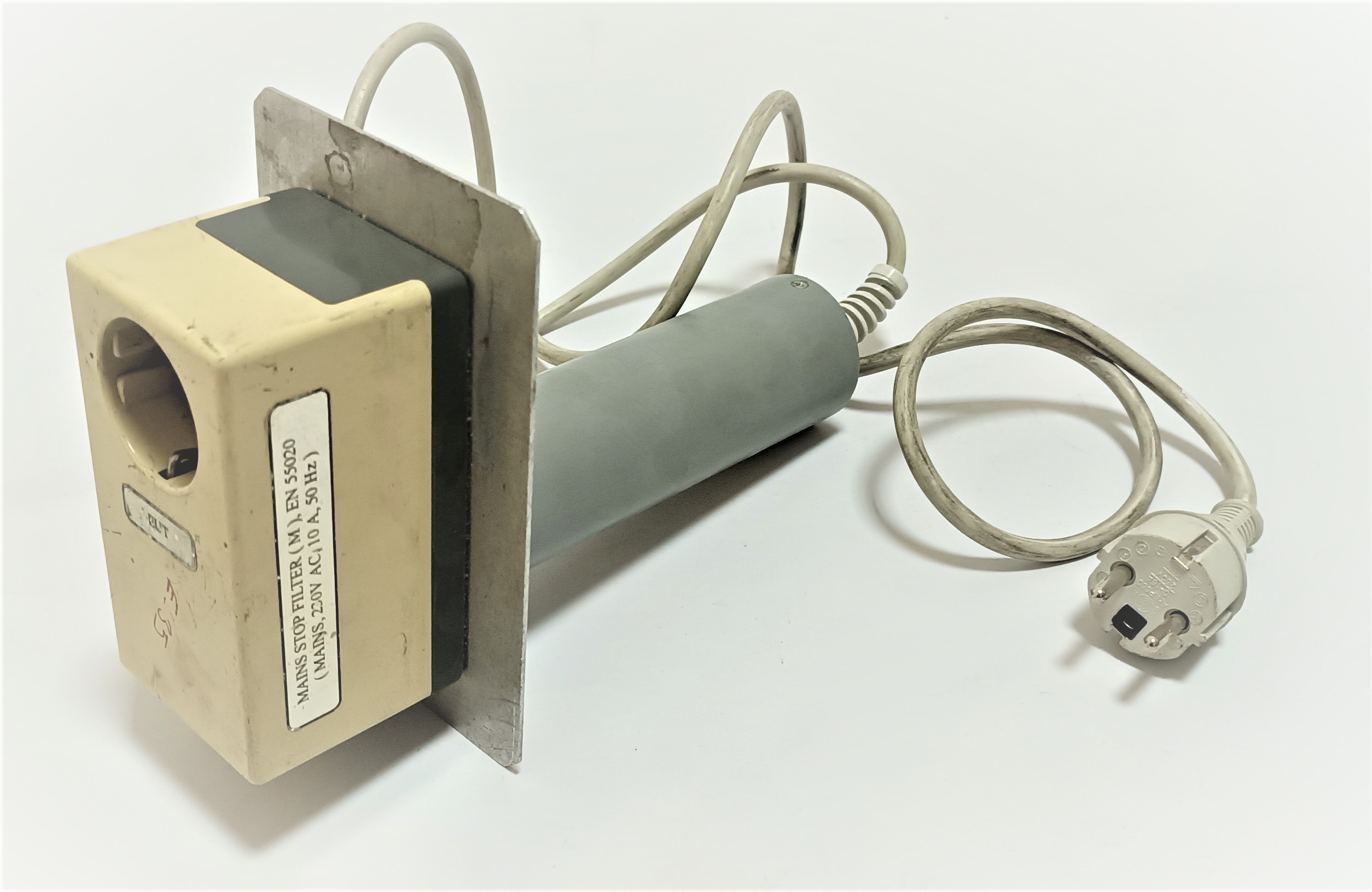

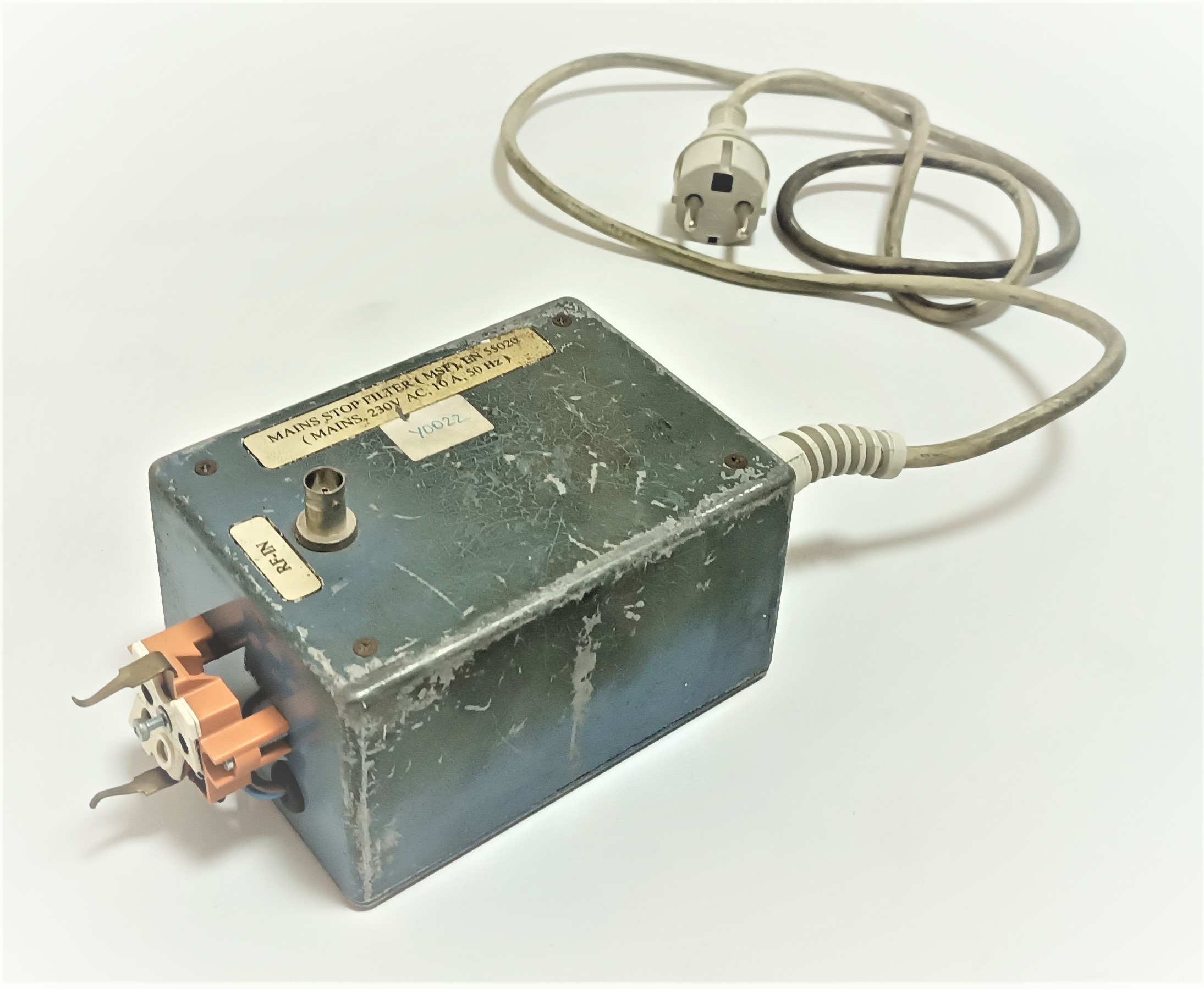

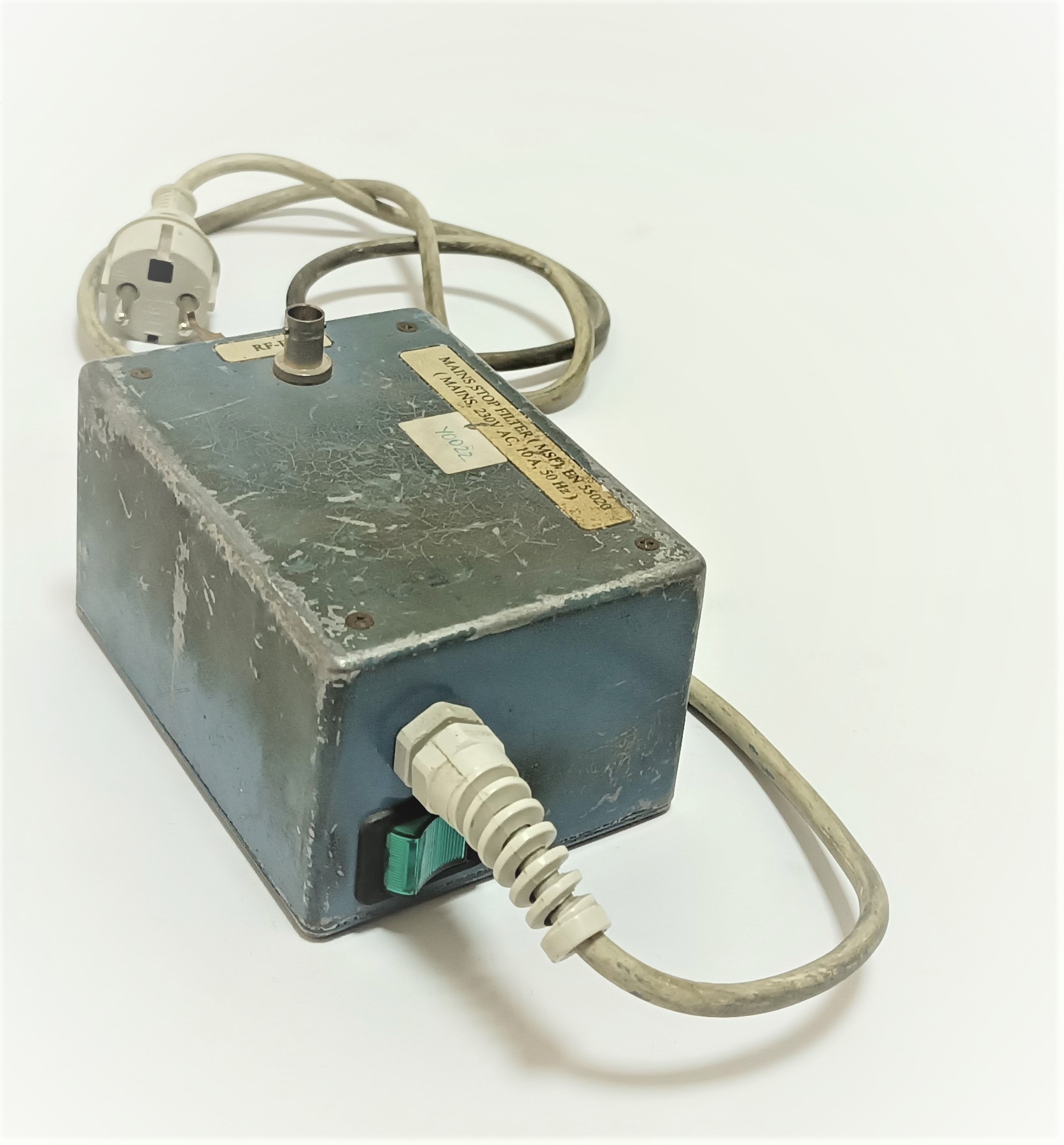

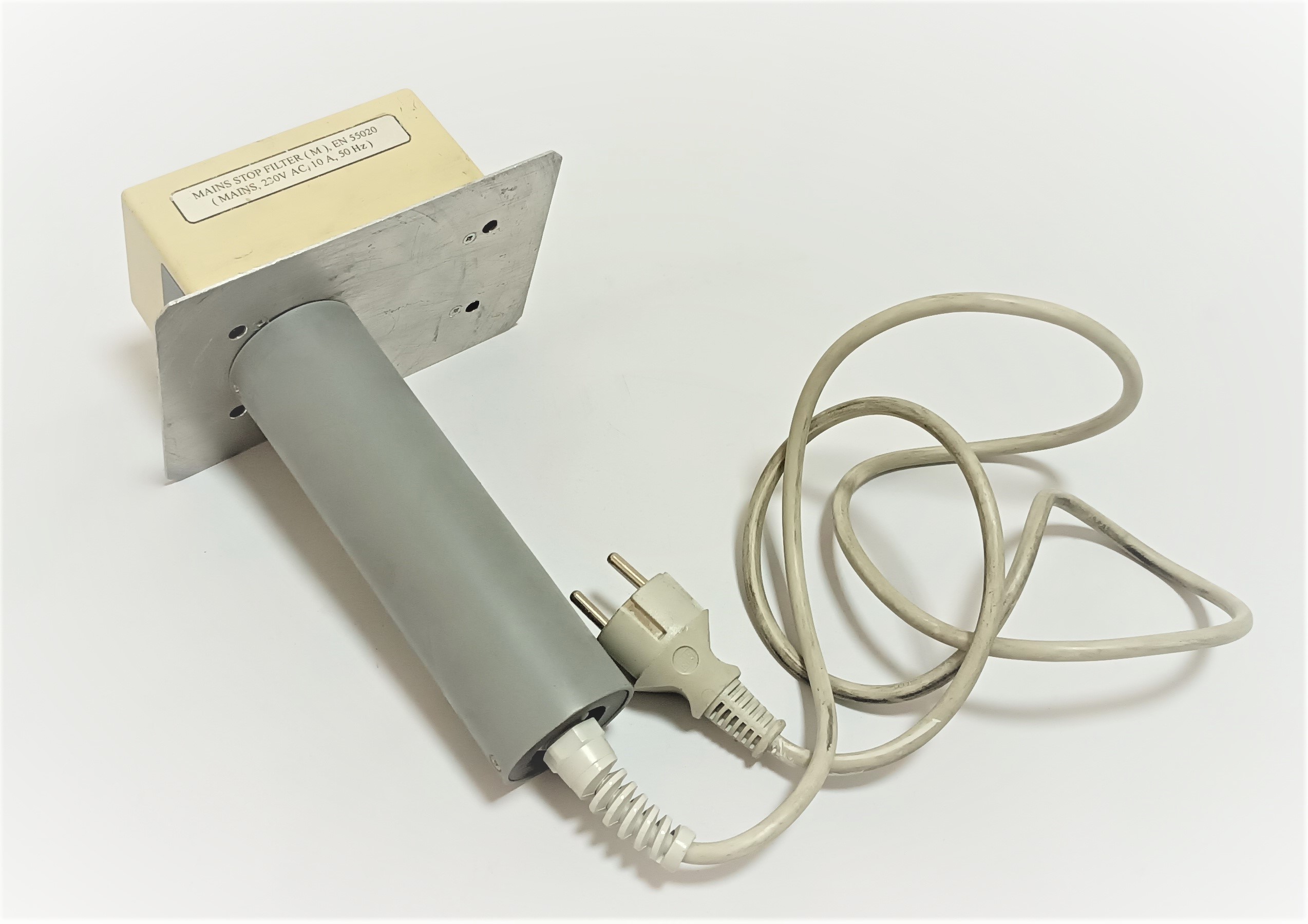

Mains stop filter (M)

Mains stop filter (M)

Mains stop filter (MSF)

Mains stop filter (MSF)

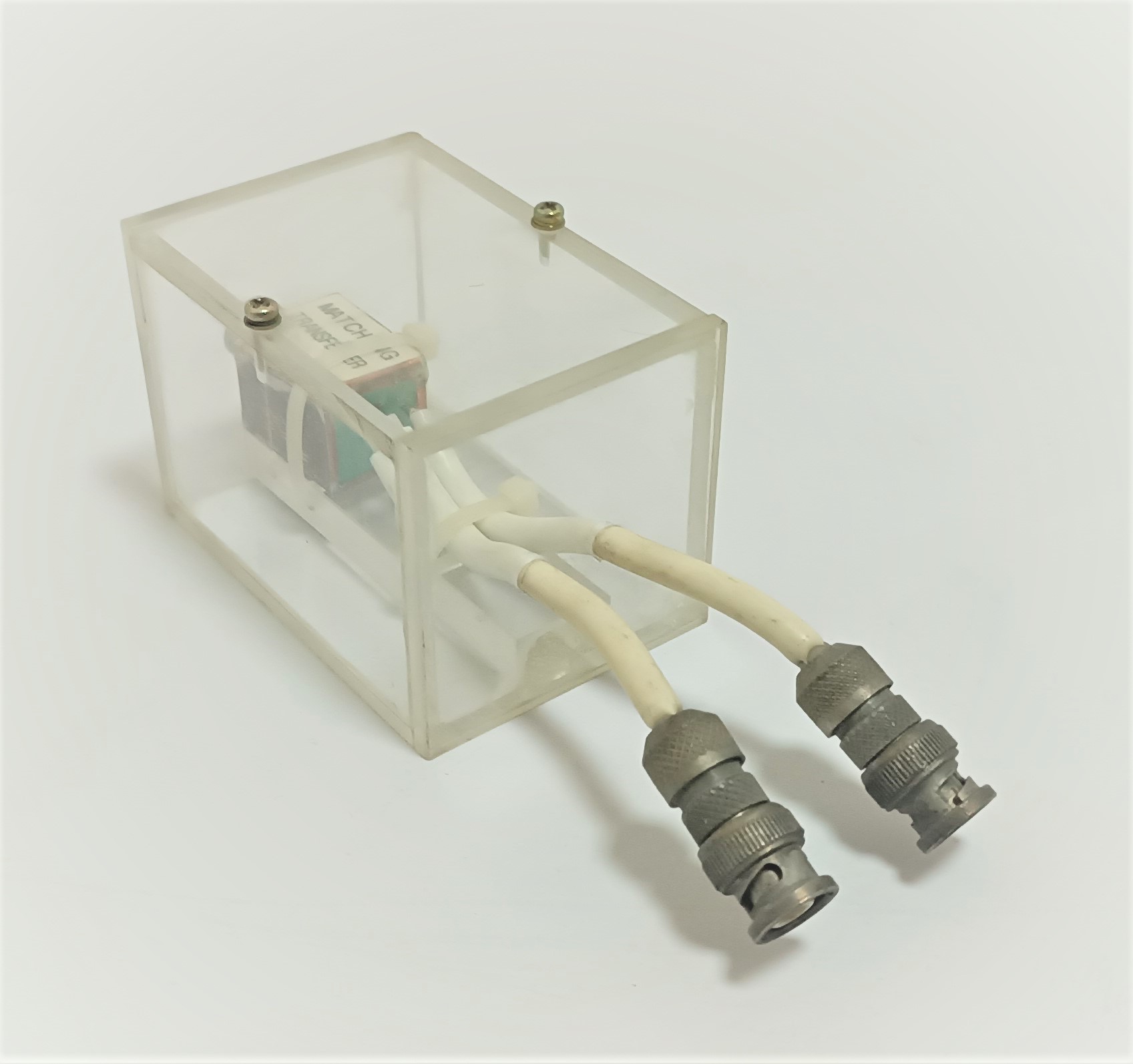

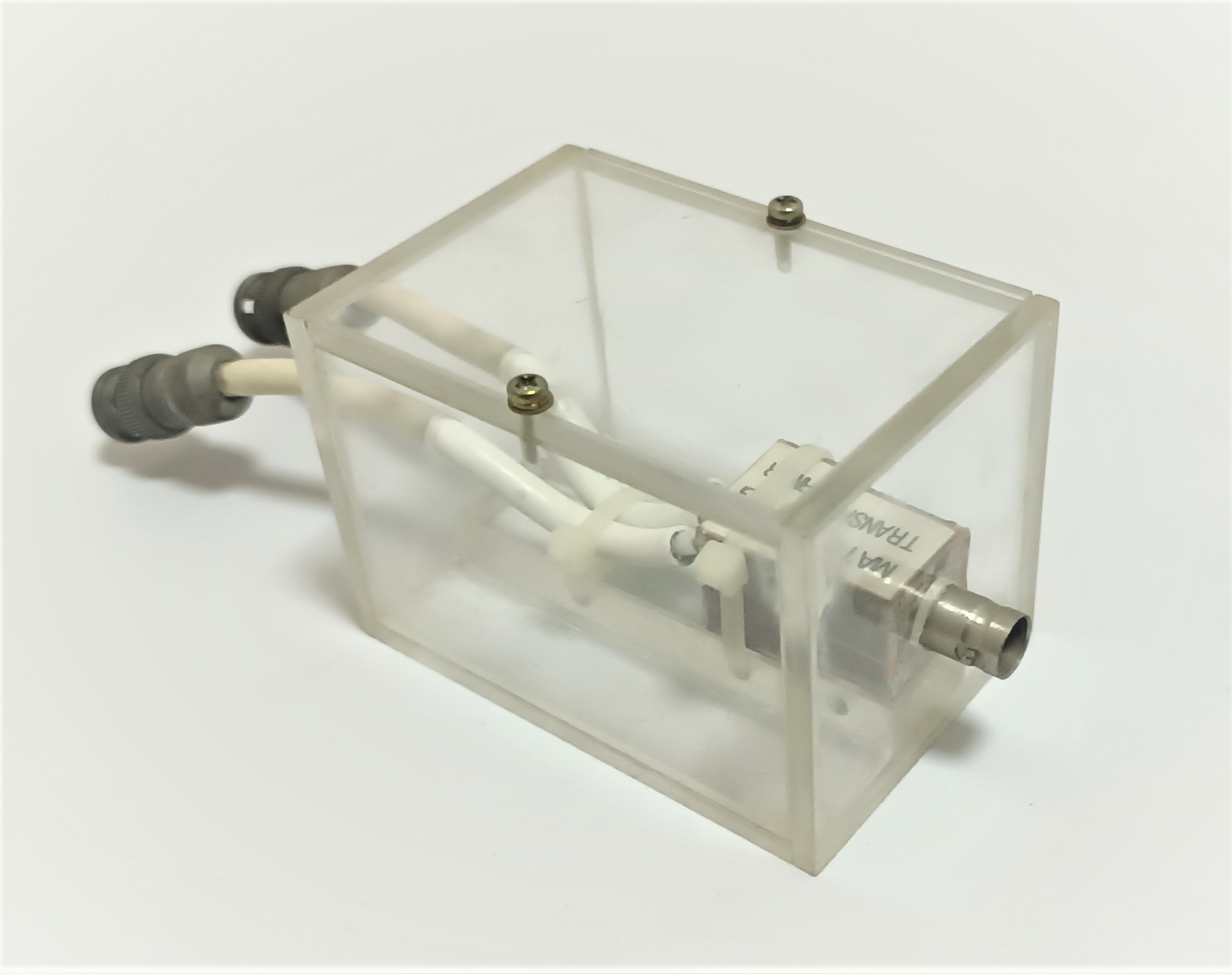

Matching trasfer

Matching trasfer

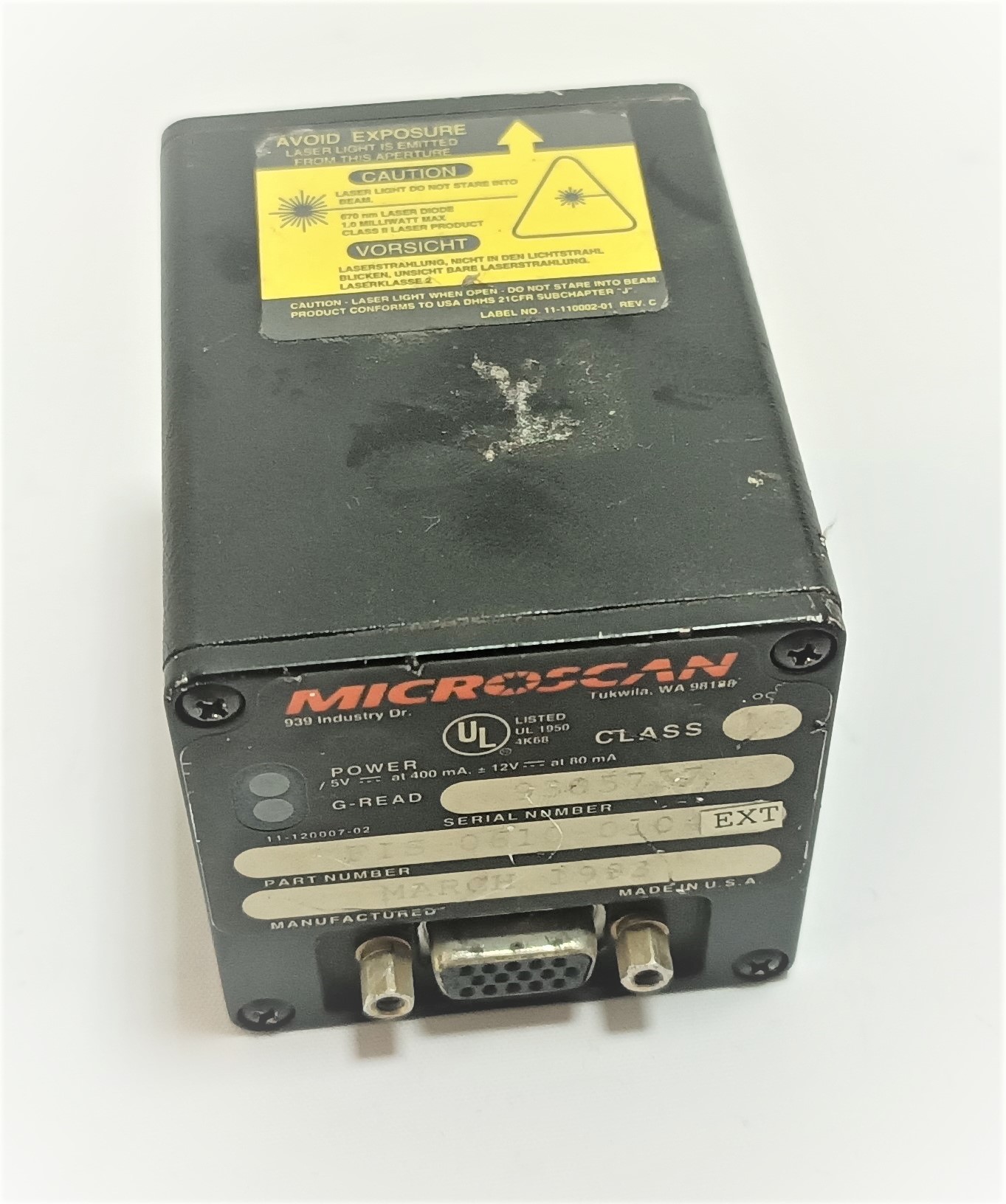

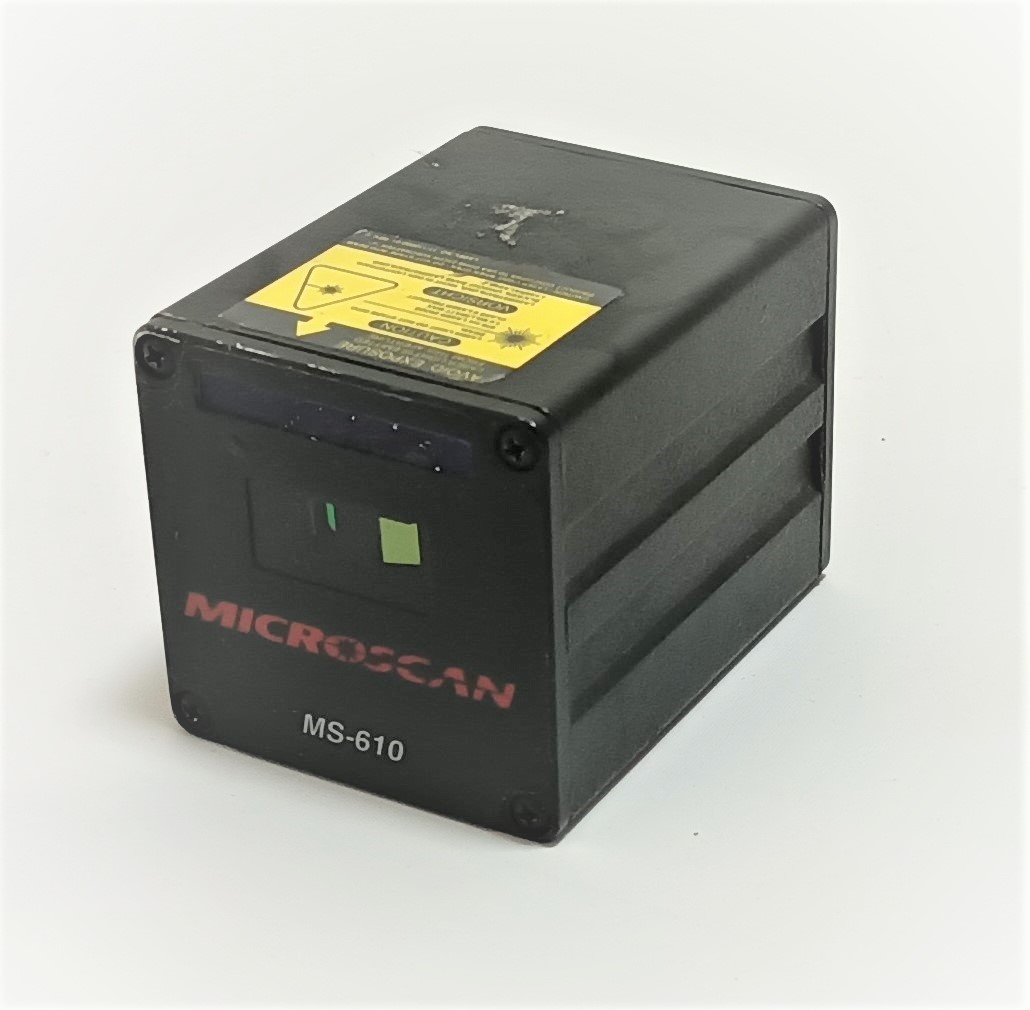

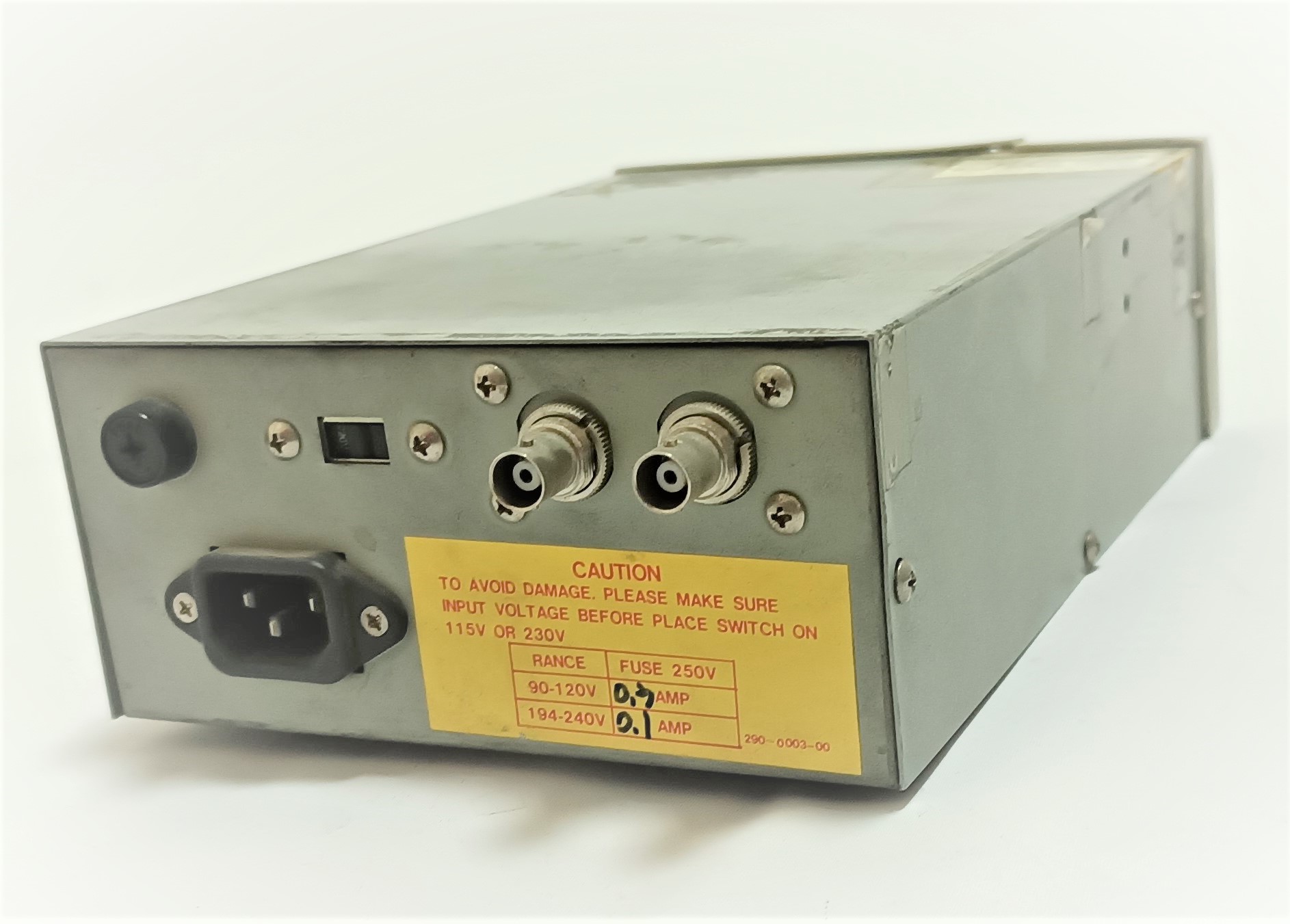

Scanner | Microscan | ms-610

Scanner | Microscan | ms-610

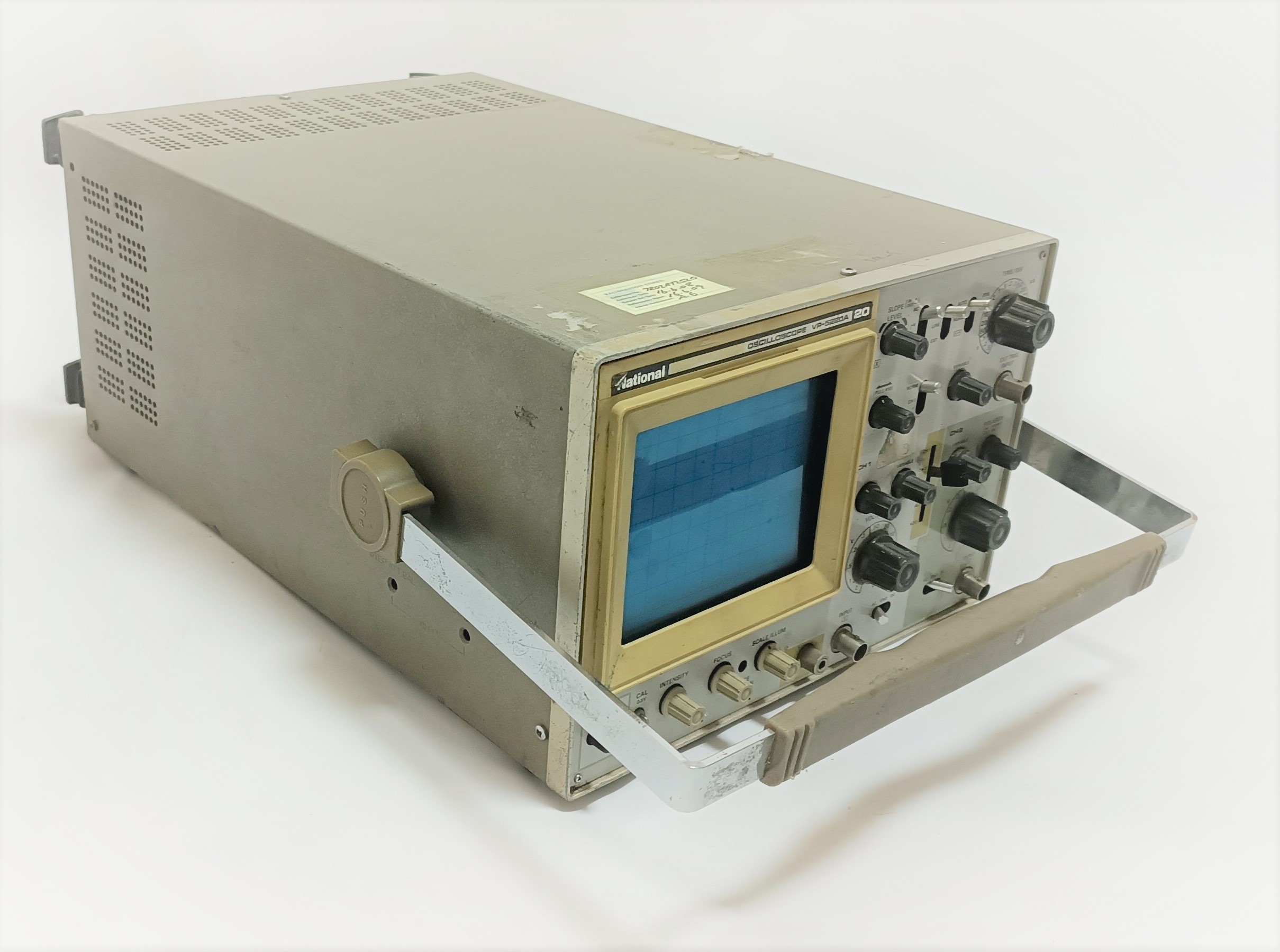

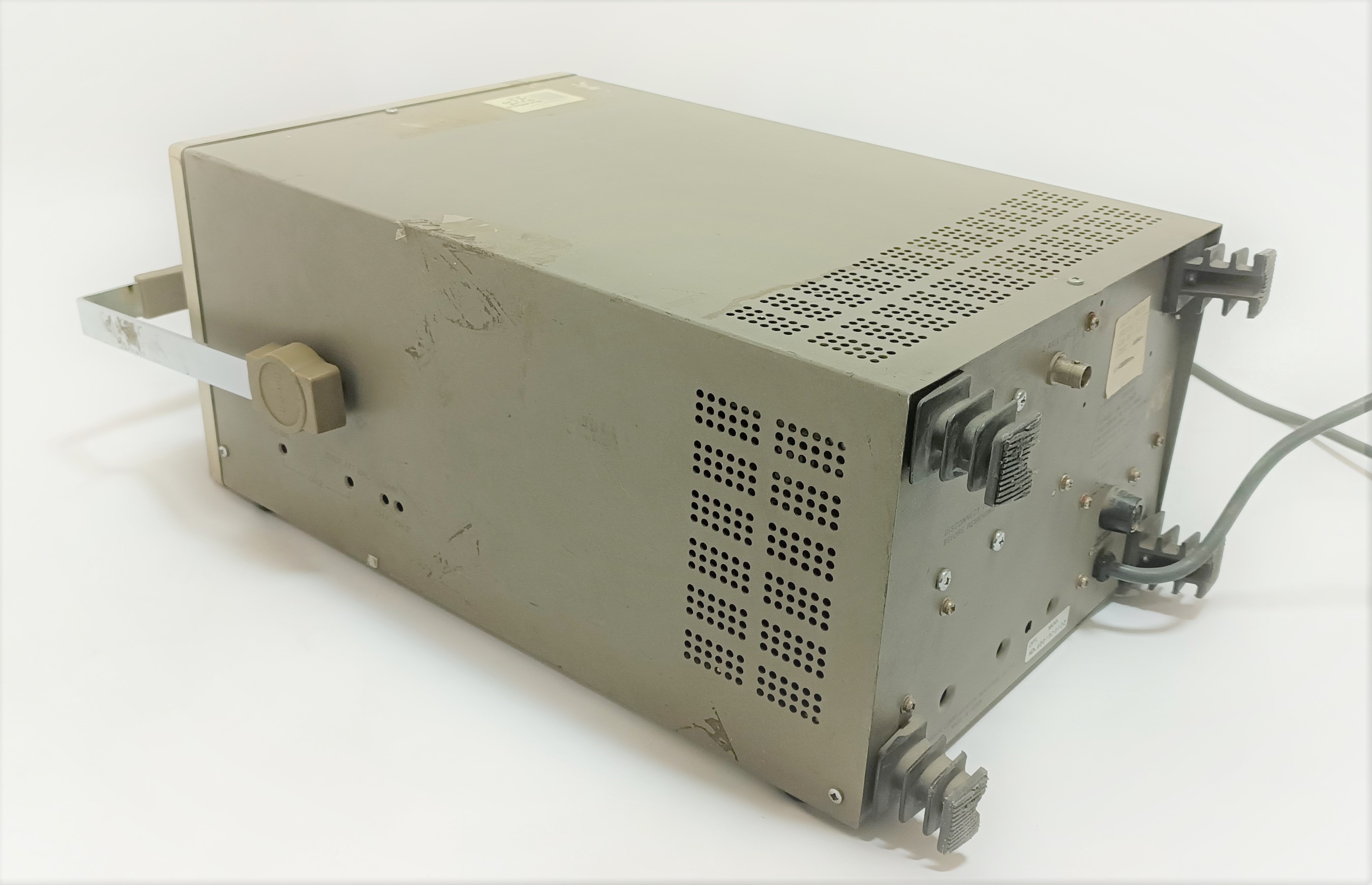

Oscilloscope | National | vp5220a

Oscilloscope | National | vp5220a

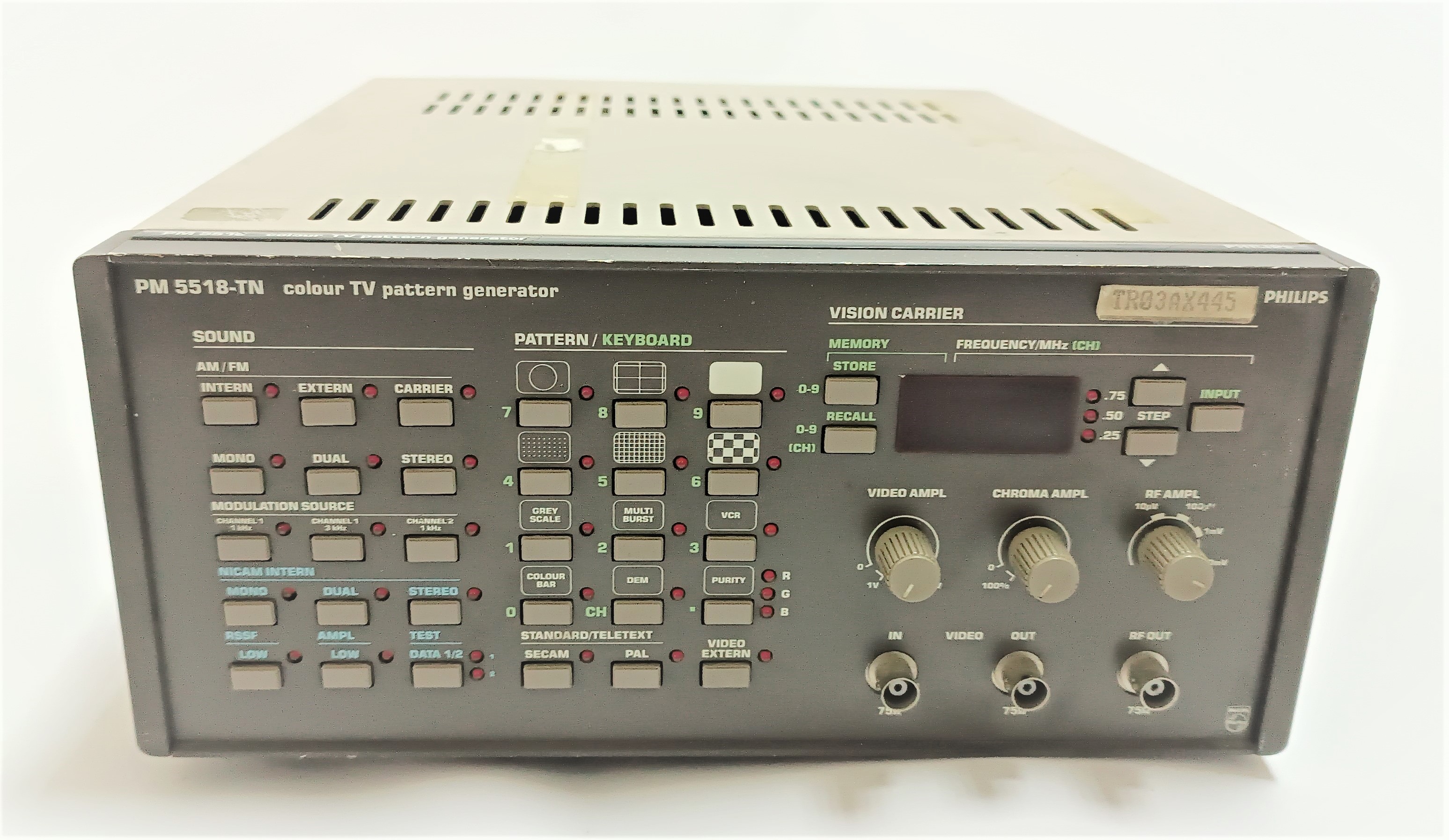

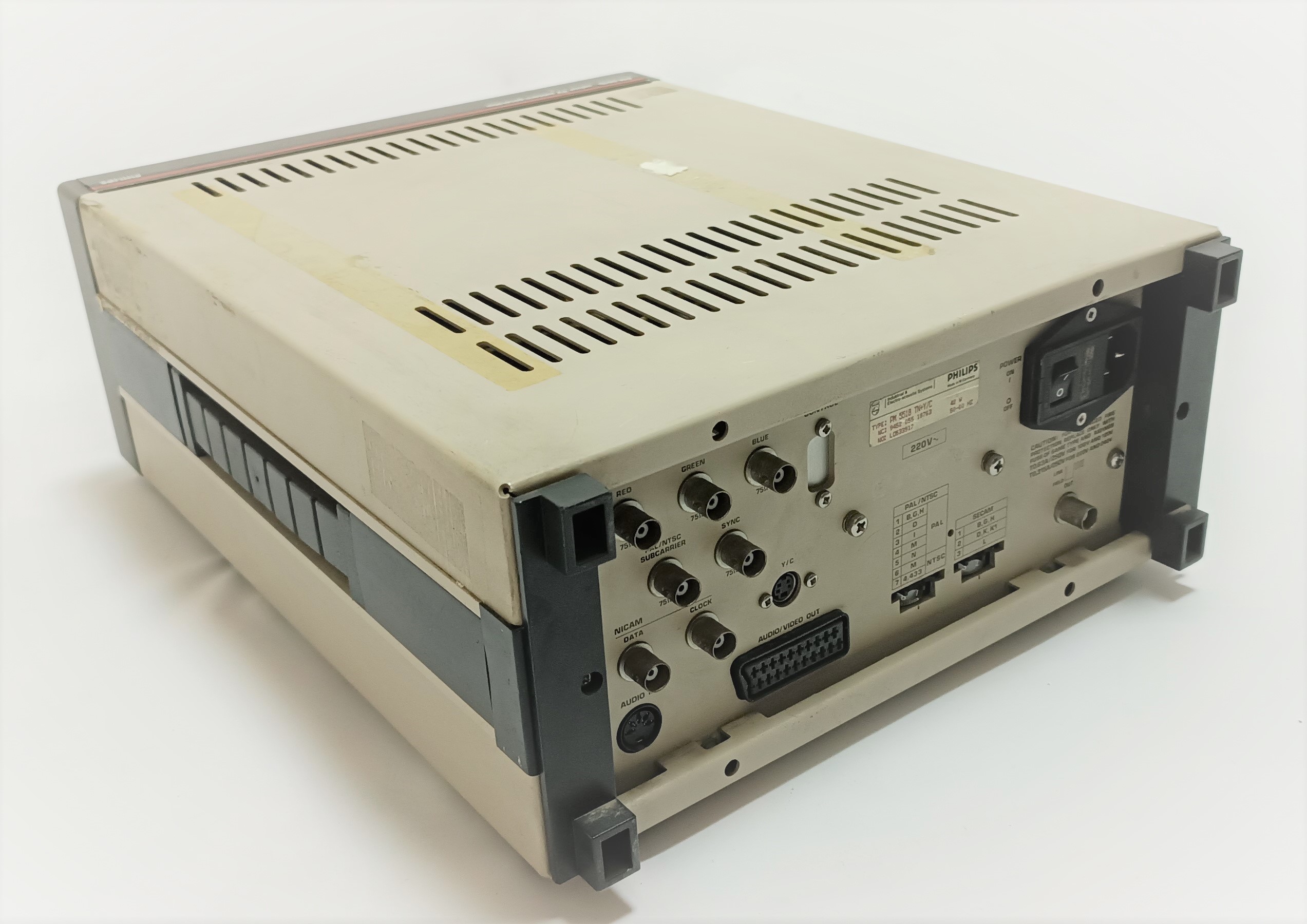

Colour TV Pattern Generator | Philips | PM5518TN

Colour TV Pattern Generator | Philips | PM5518TN

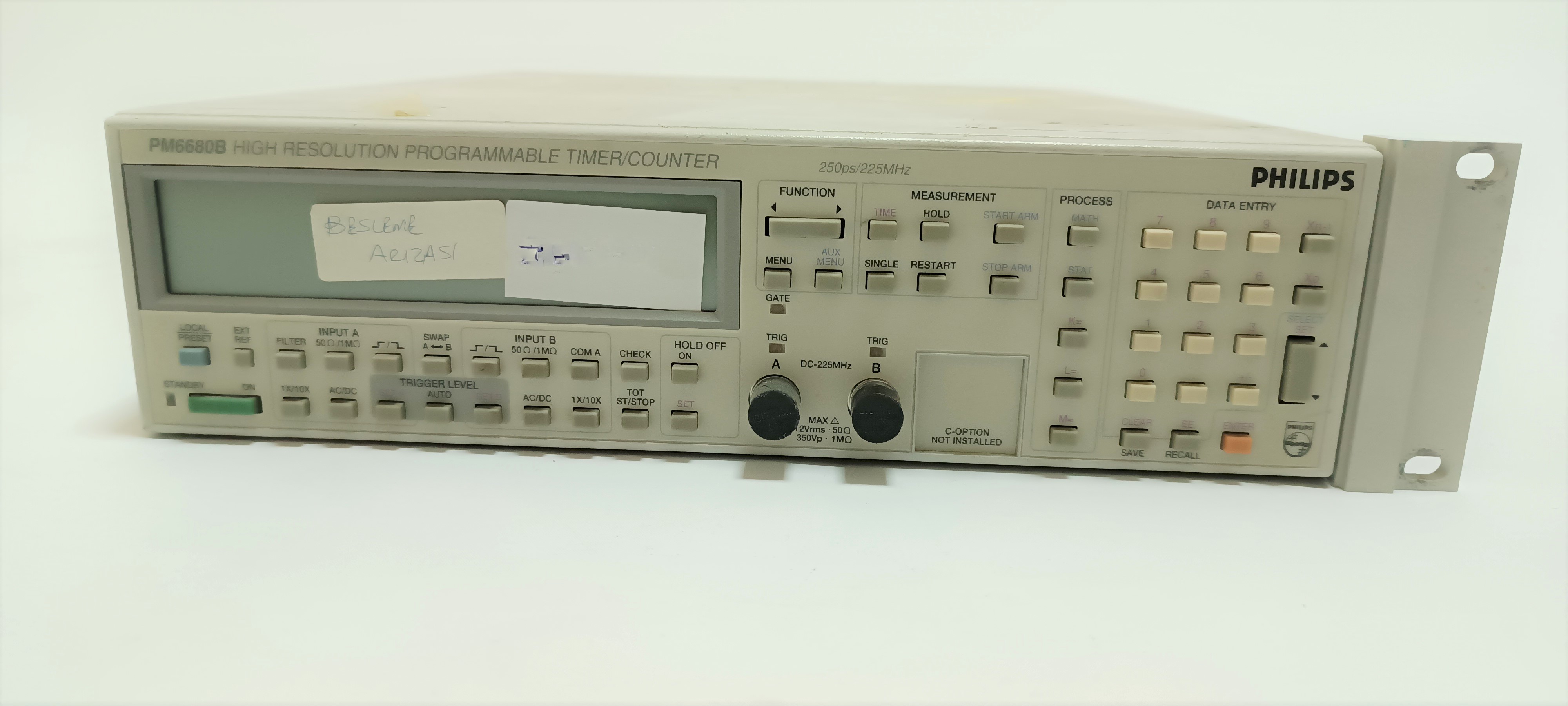

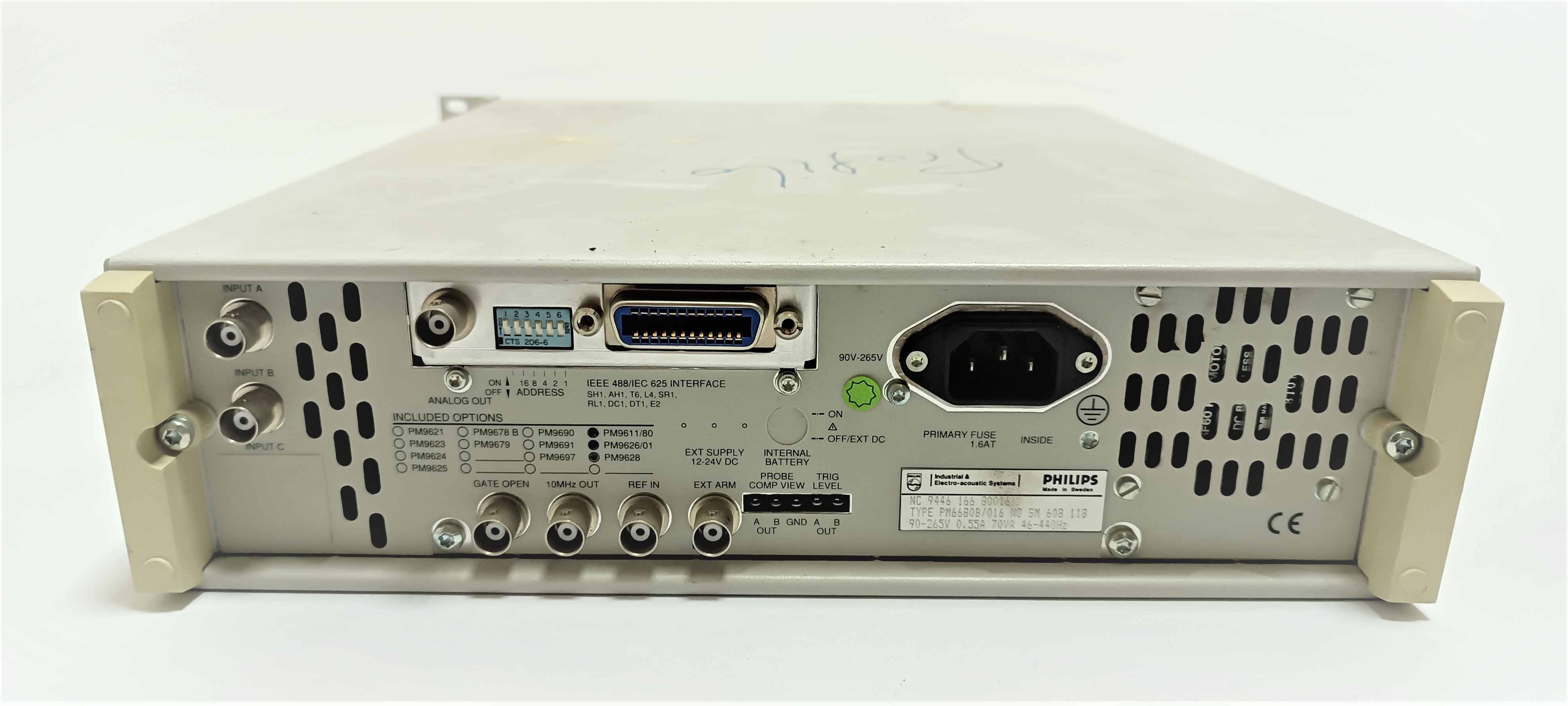

High Resolution Programmable Timer/Counter | Philips | PM6680B

High Resolution Programmable Timer/Counter | Philips | PM6680B

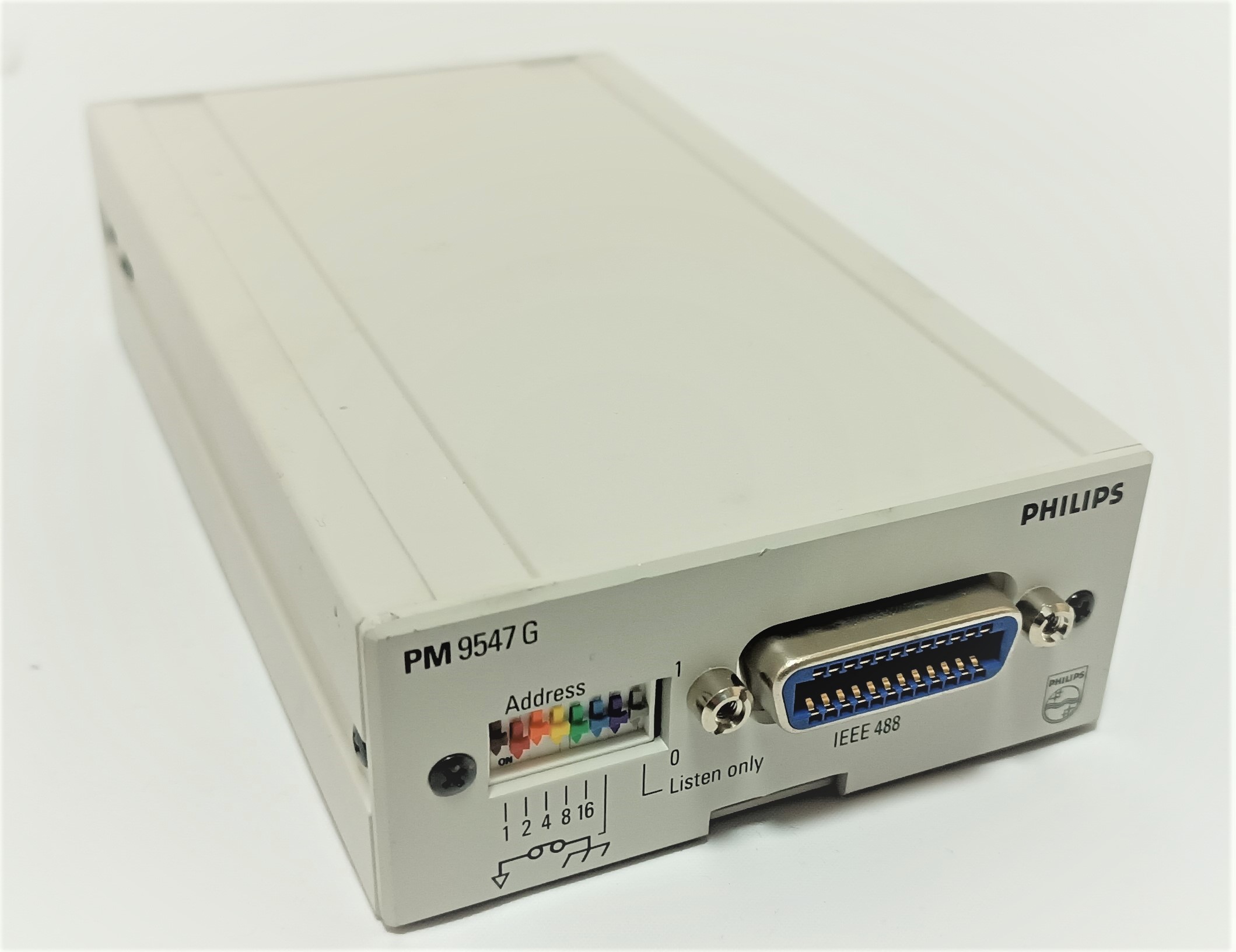

Philips | PM9547 G

Philips | PM9547 G

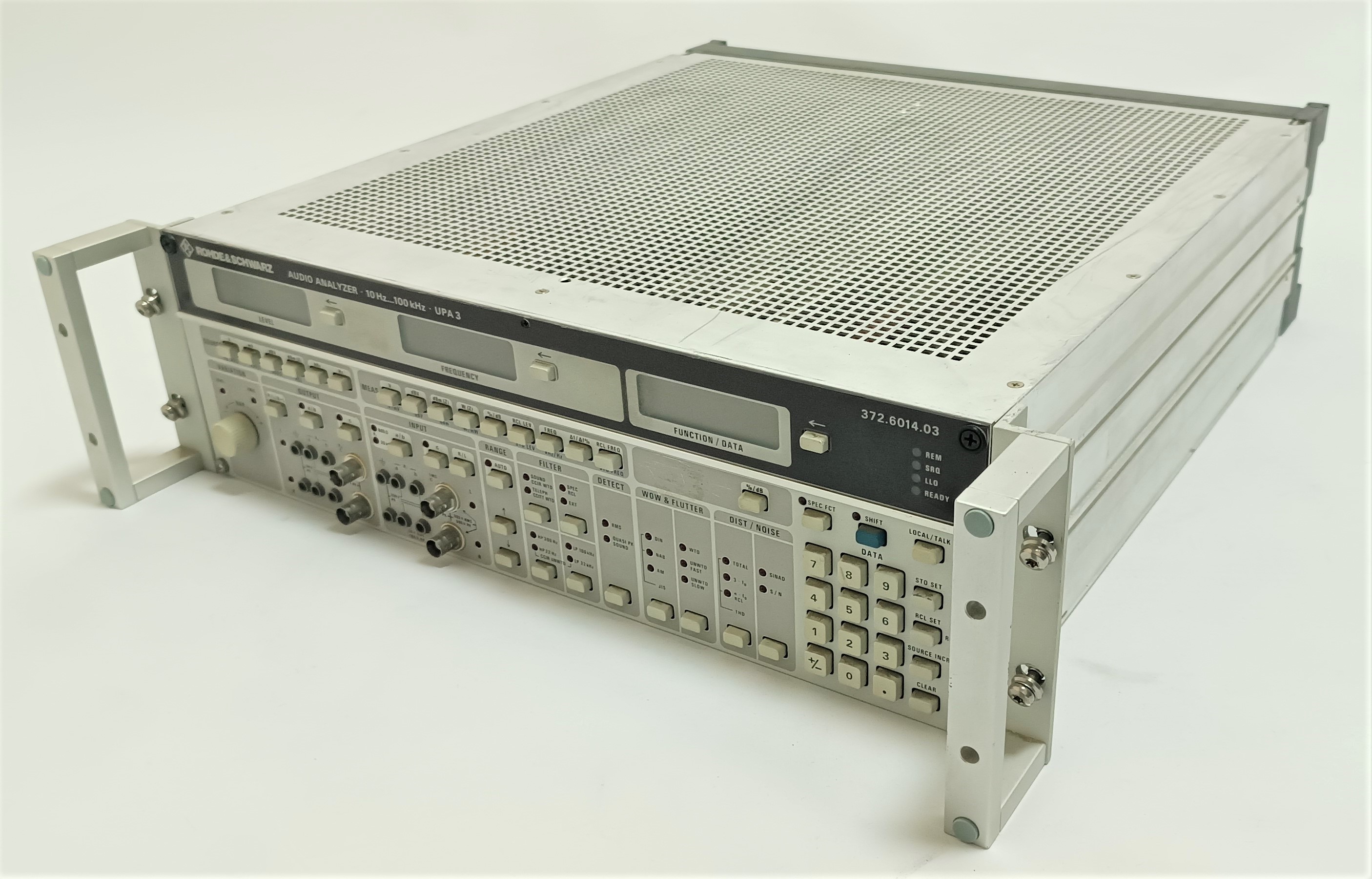

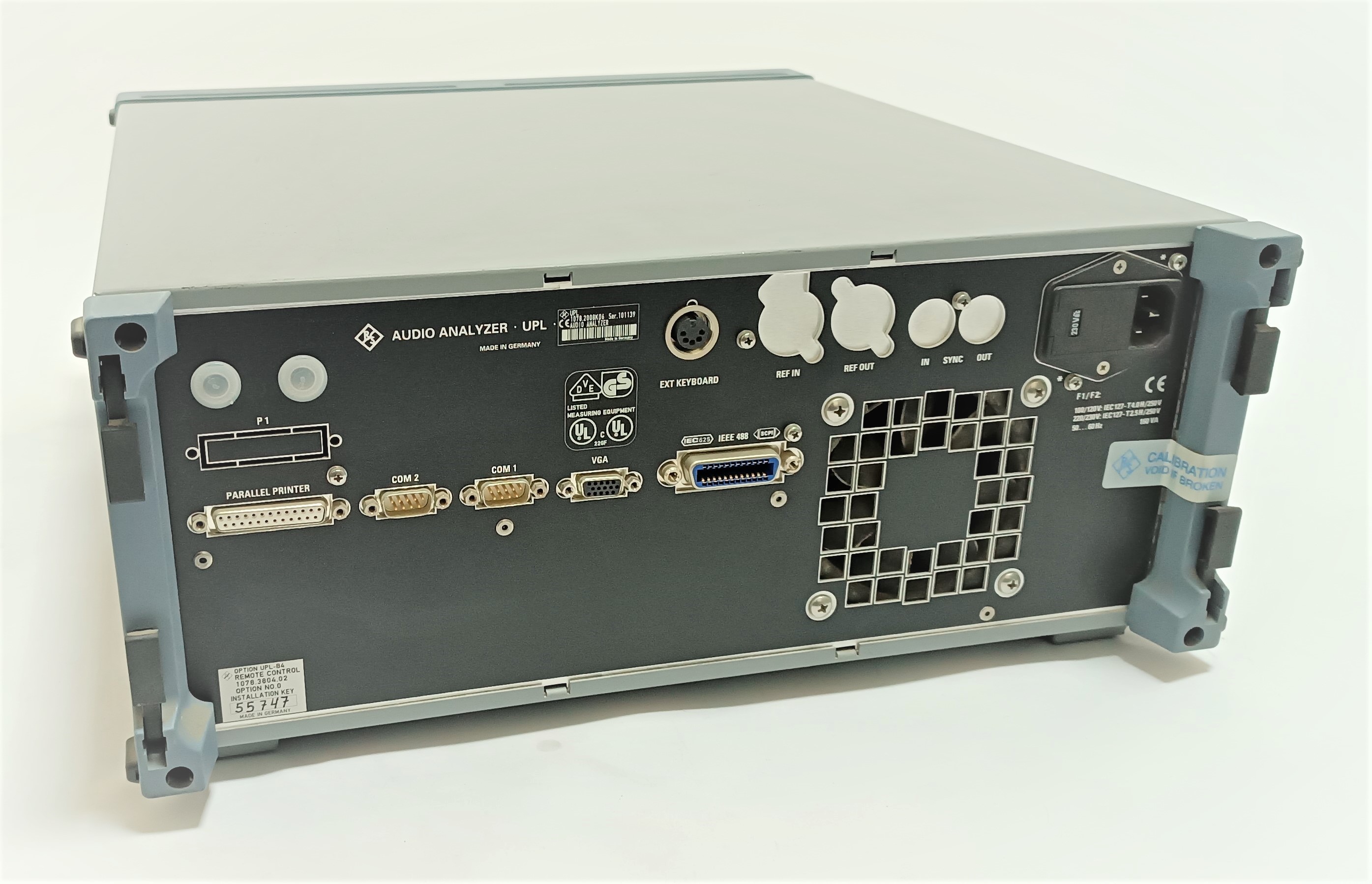

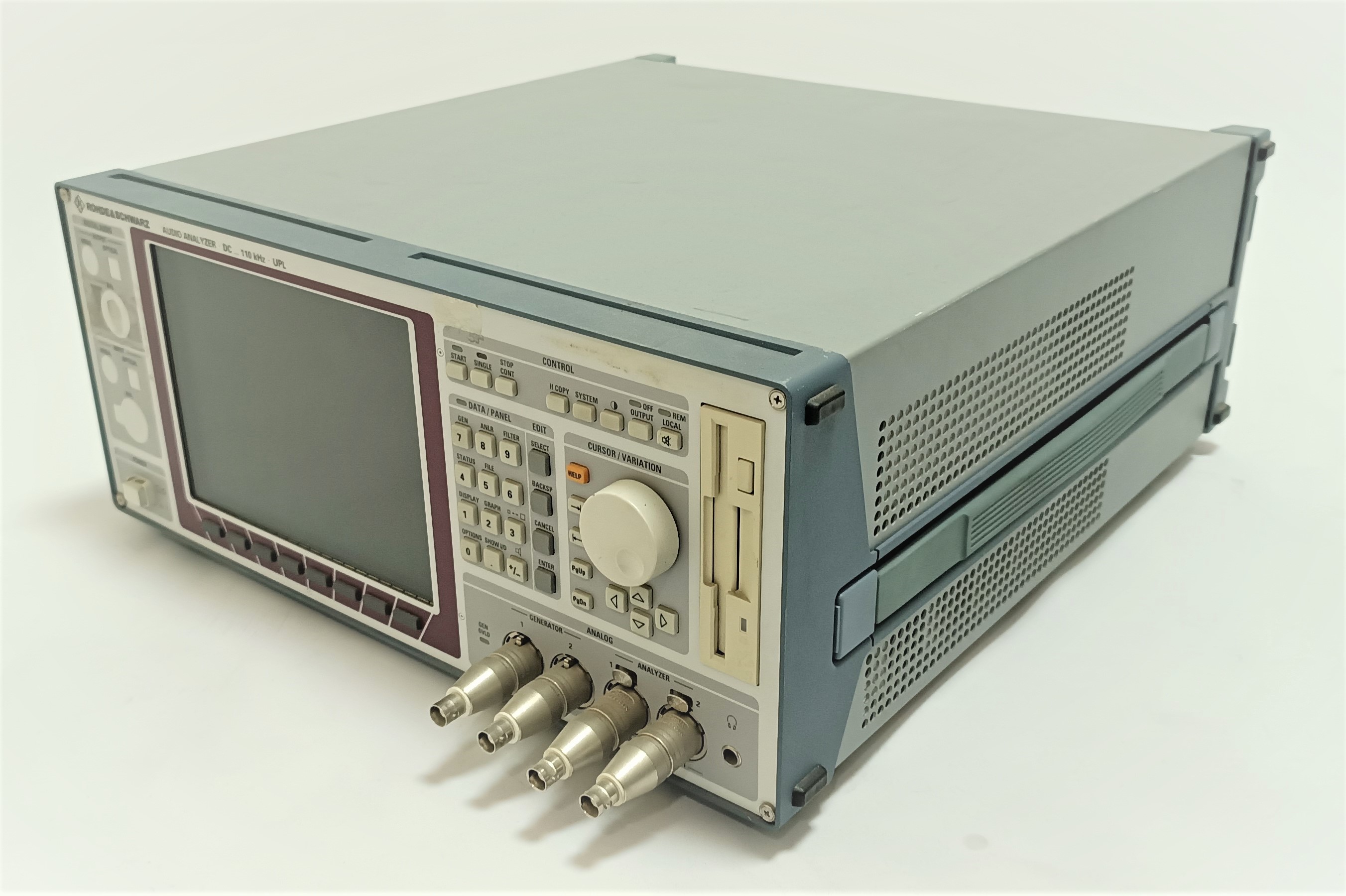

Audio Analyzer | Rohde Schwarz

Audio Analyzer | Rohde Schwarz

Audio Analyzer | Rohde Schwarz

Audio Analyzer | Rohde Schwarz

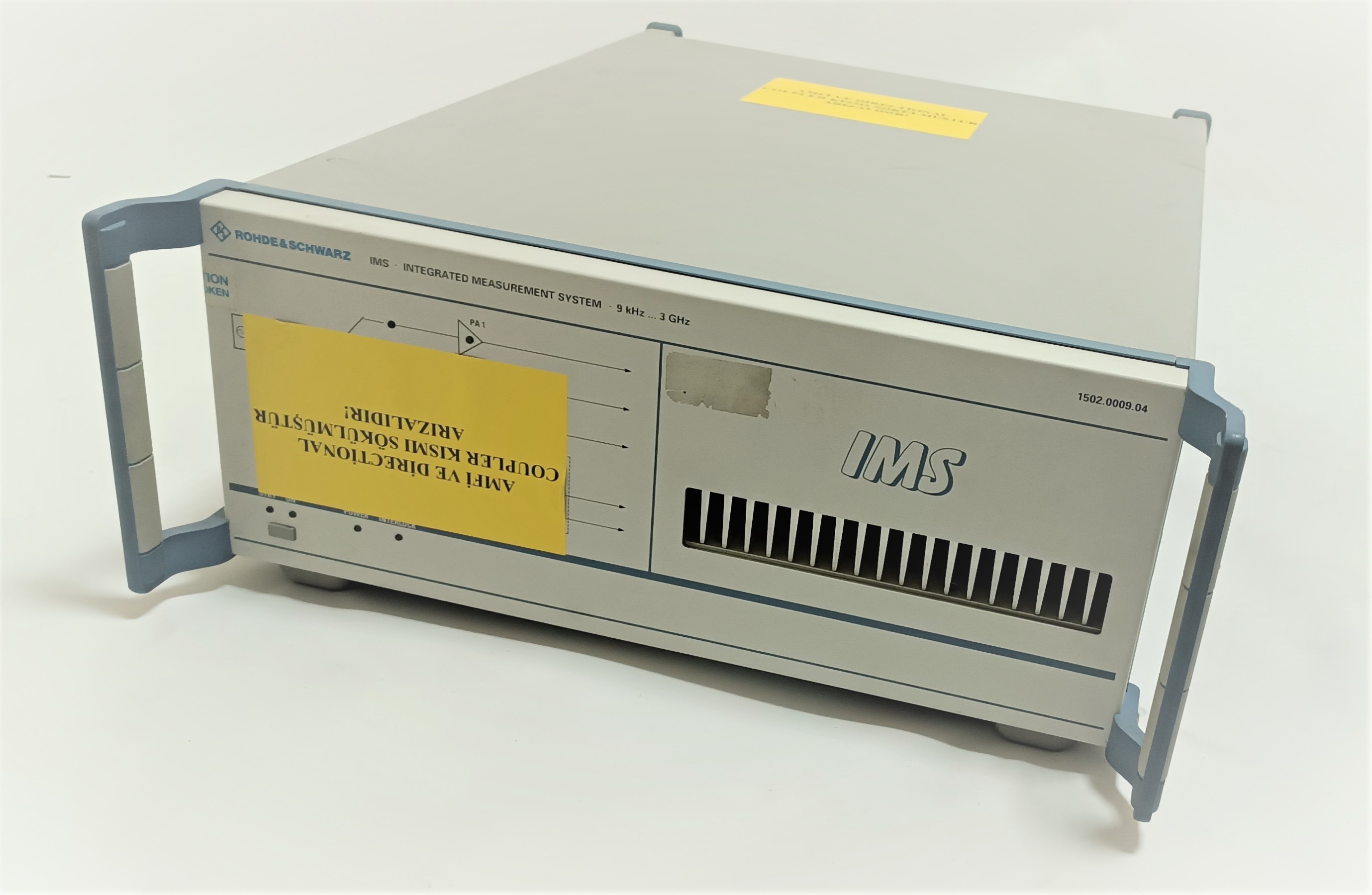

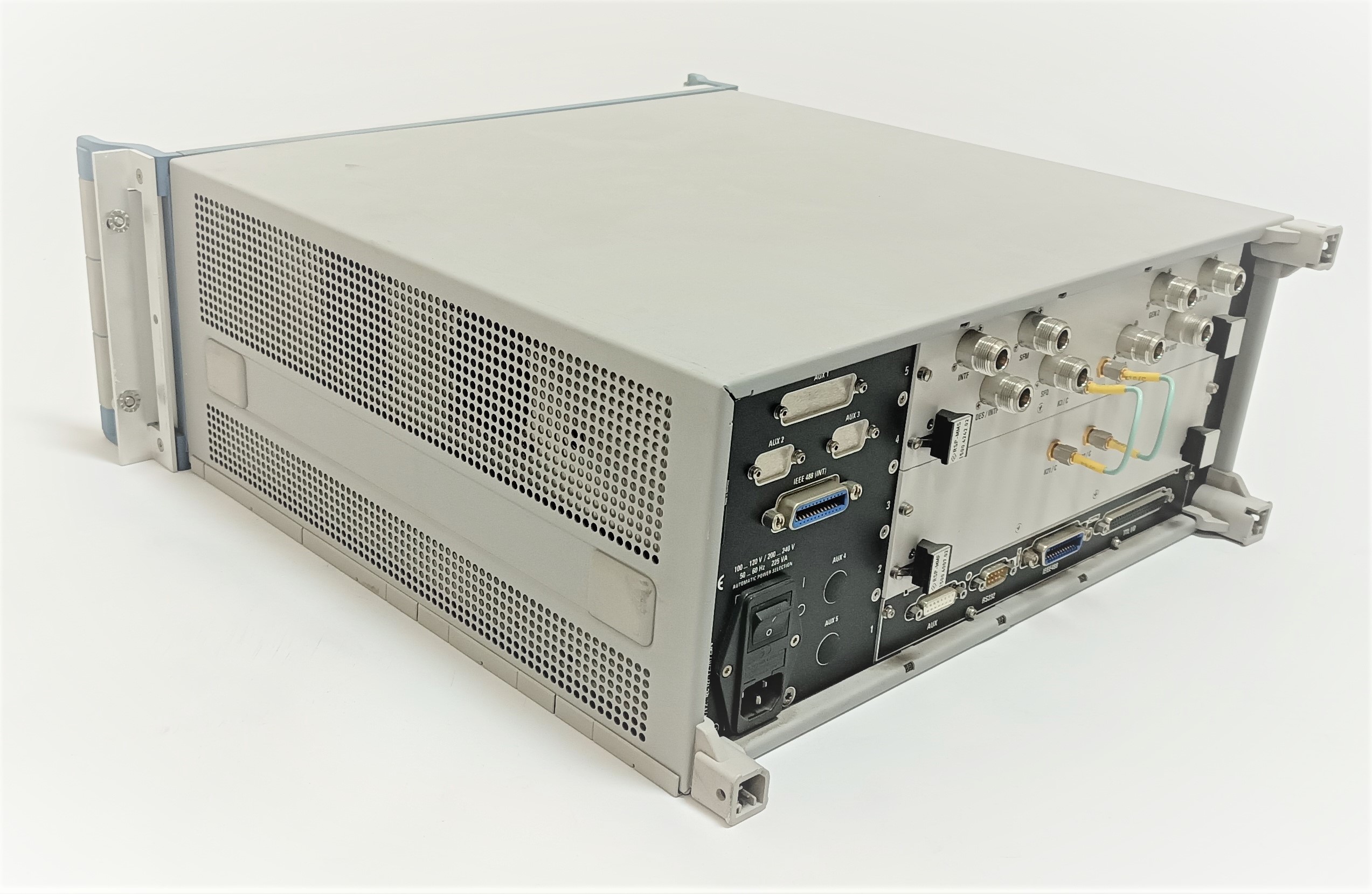

Rohde Schwarz | IMS

Rohde Schwarz | IMS

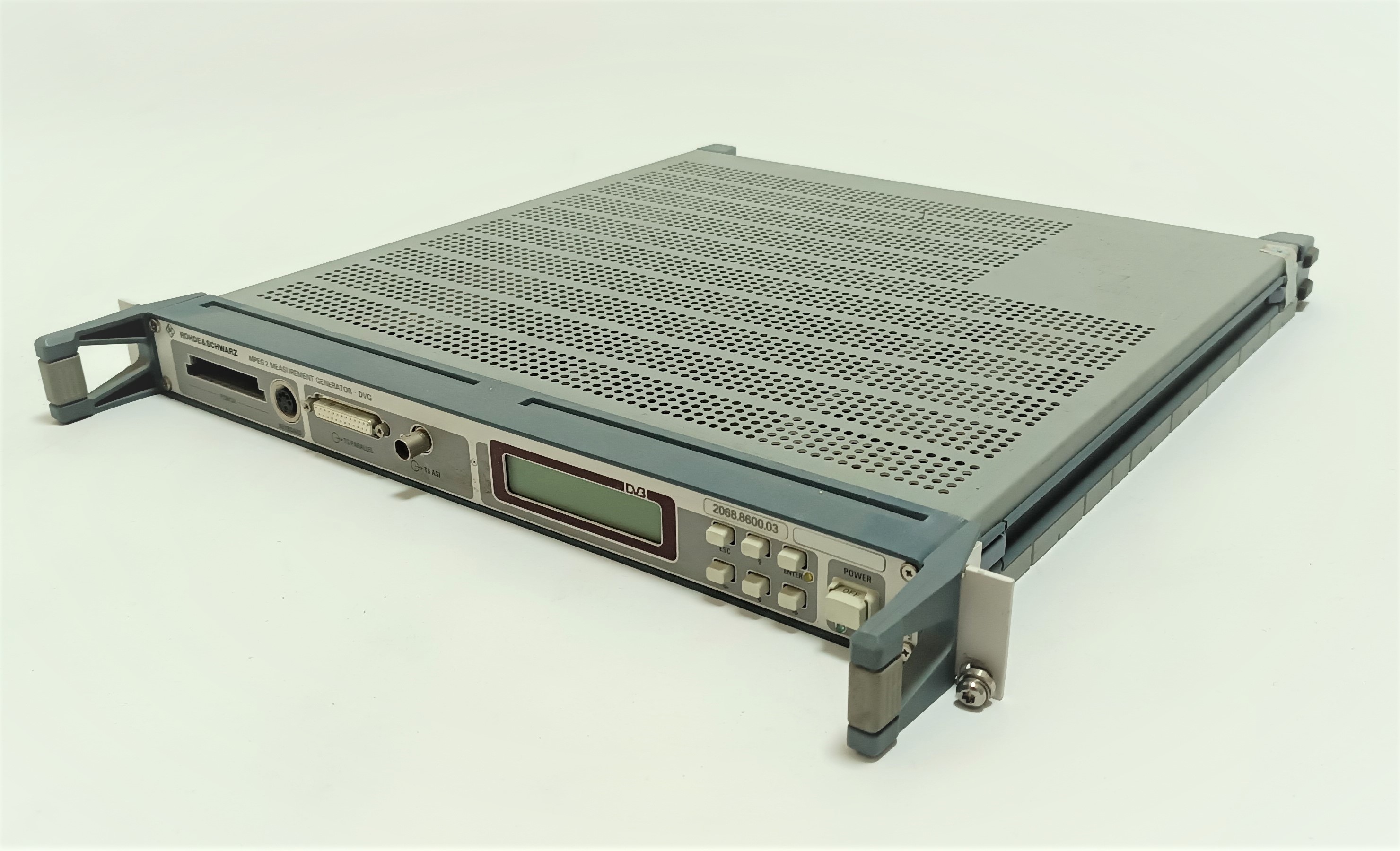

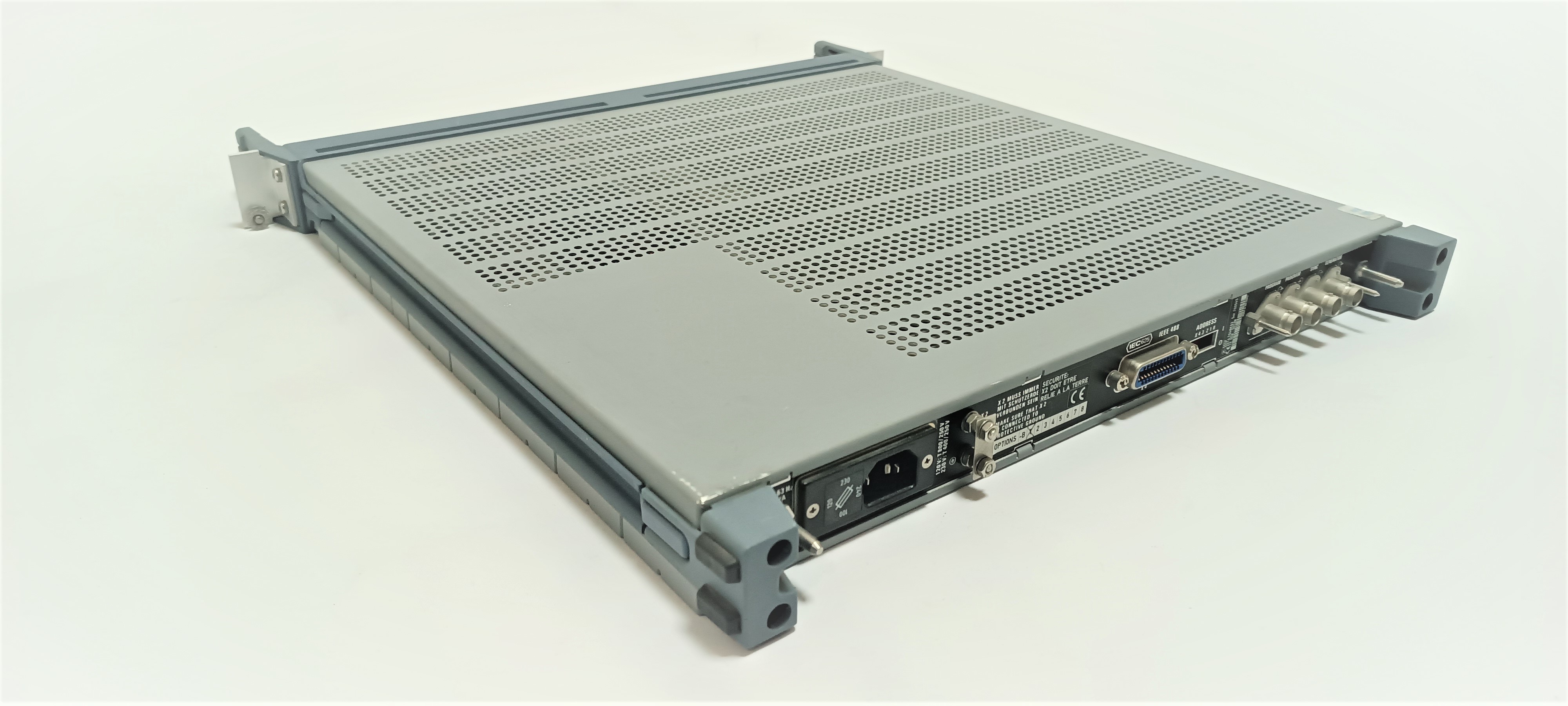

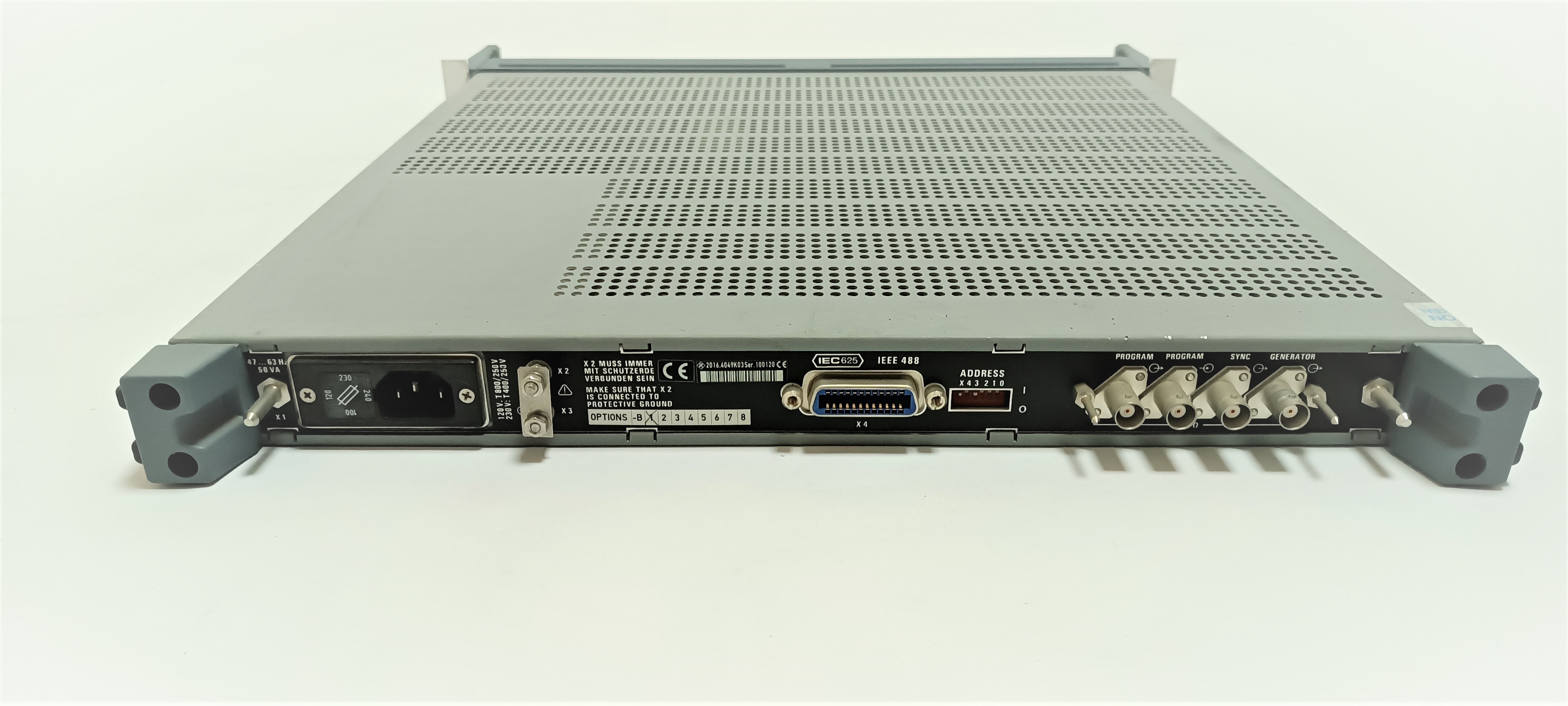

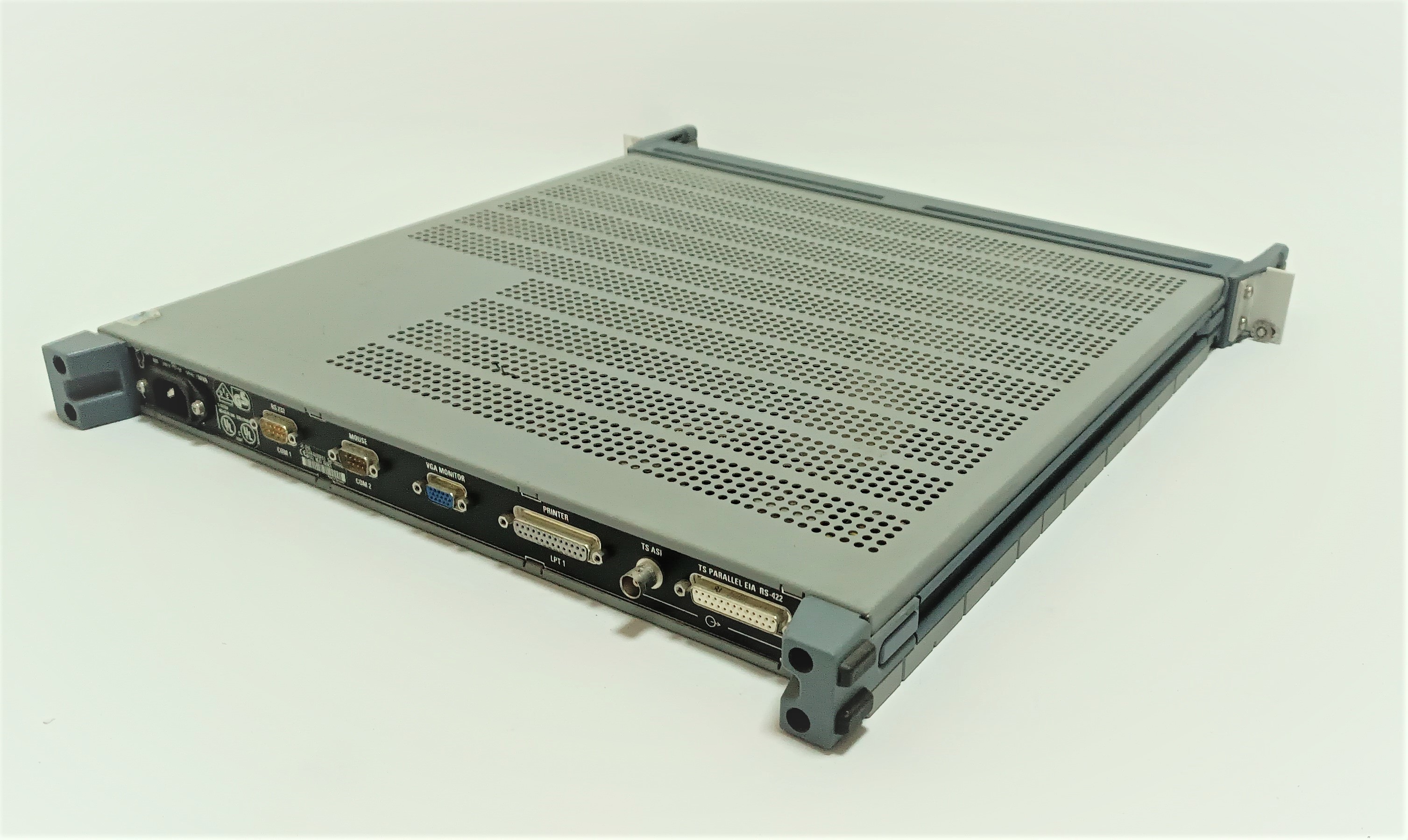

mpeg2 Measurment Generator DVG | Rohde Schwarz

mpeg2 Measurment Generator DVG | Rohde Schwarz

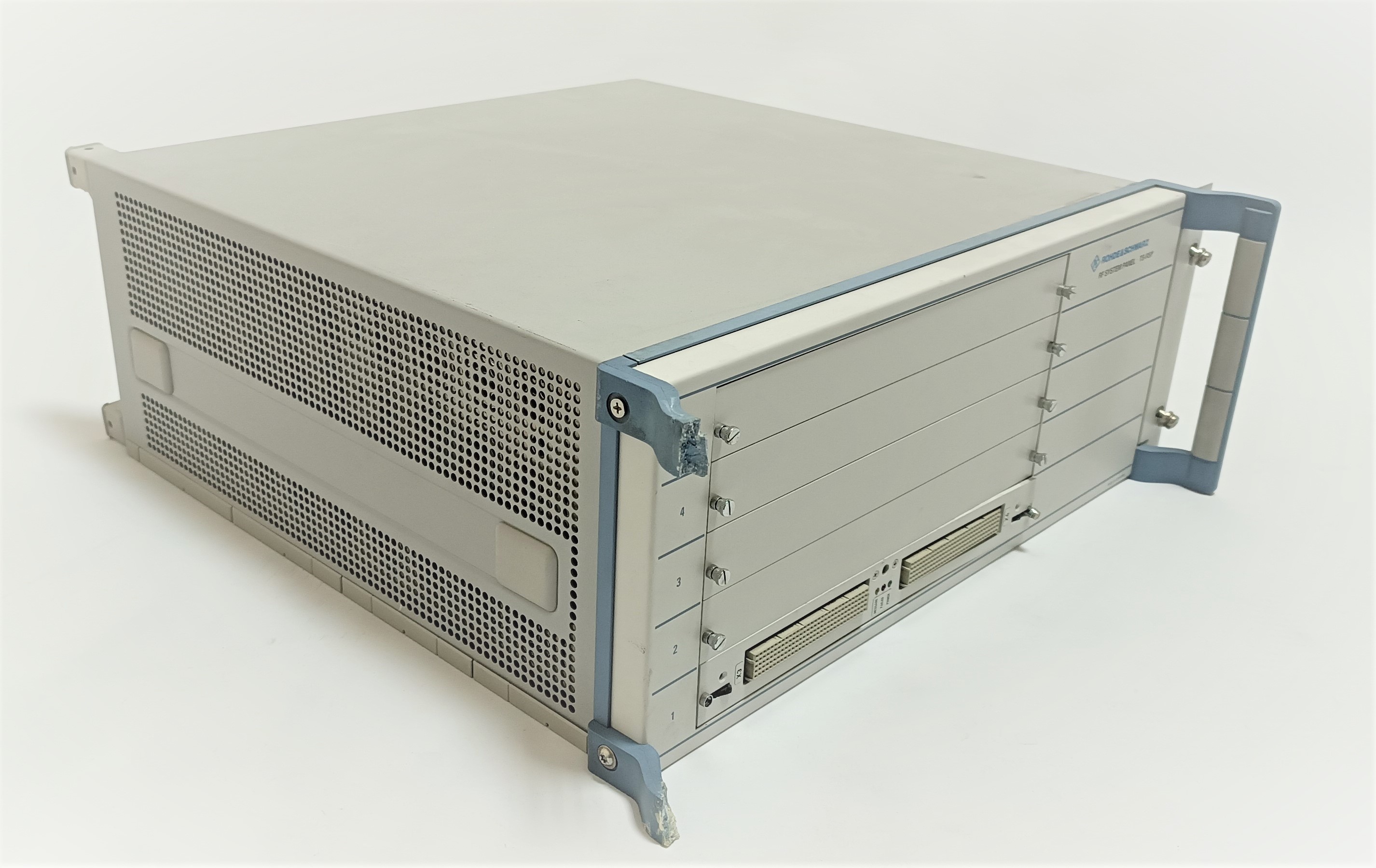

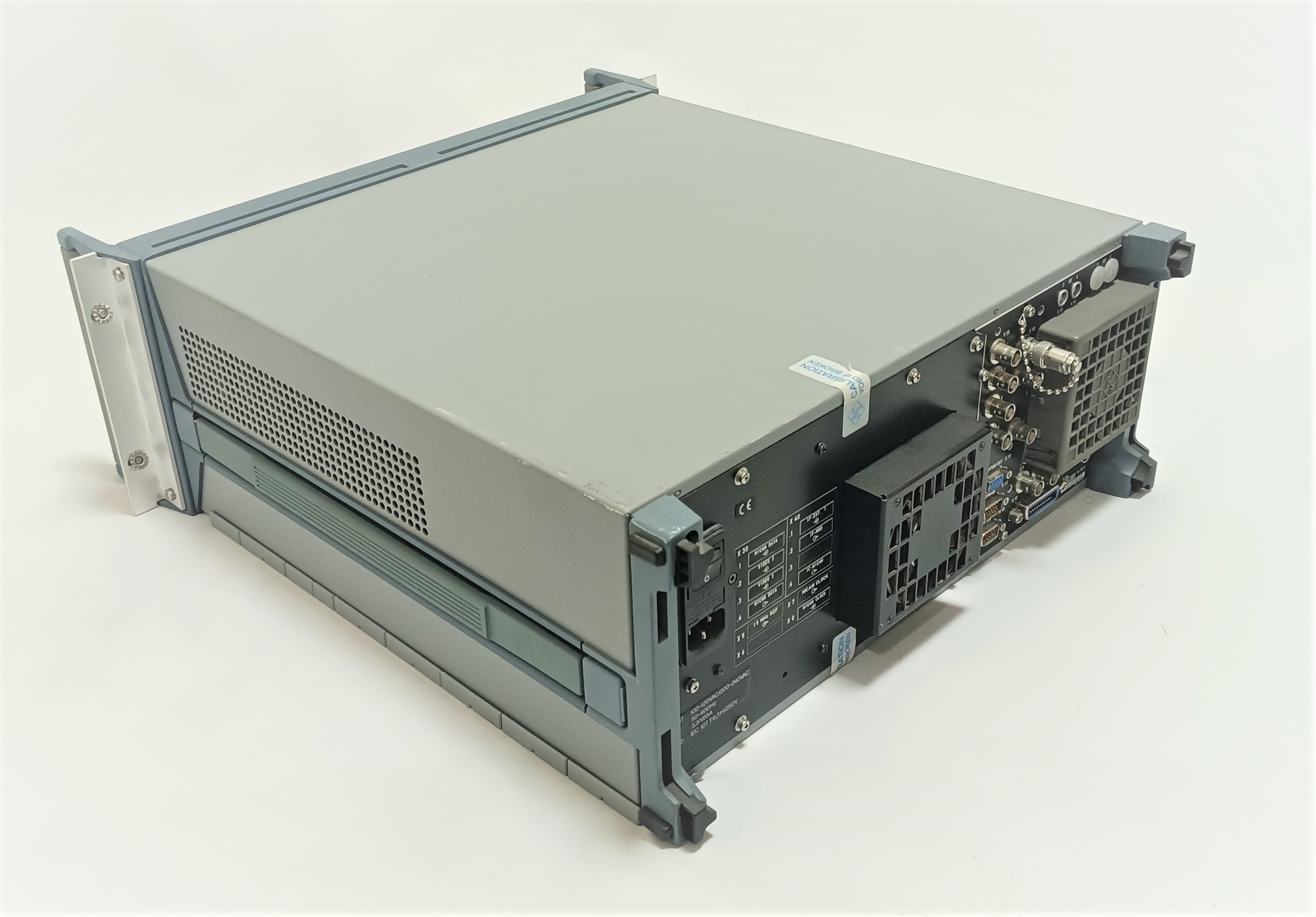

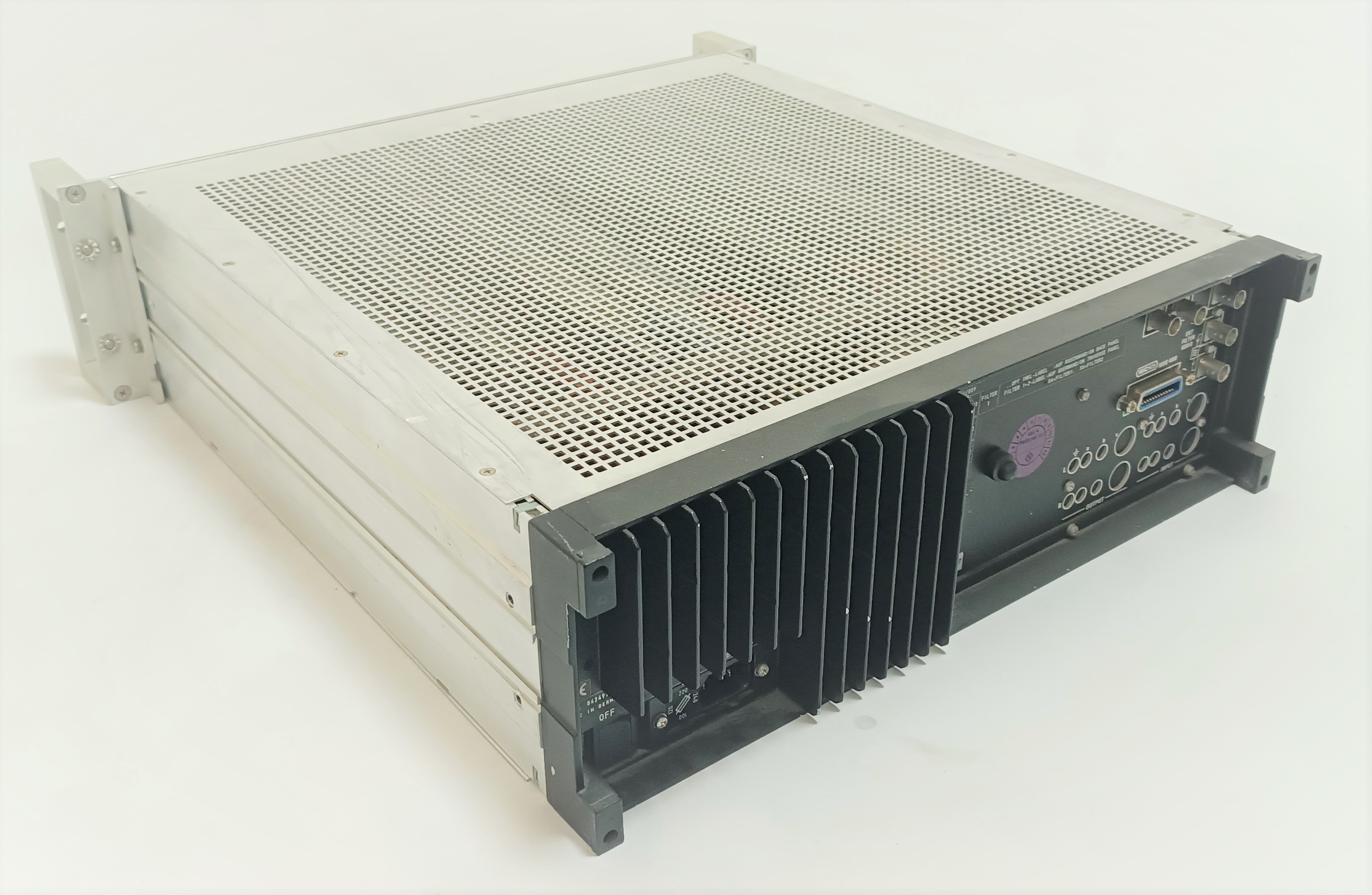

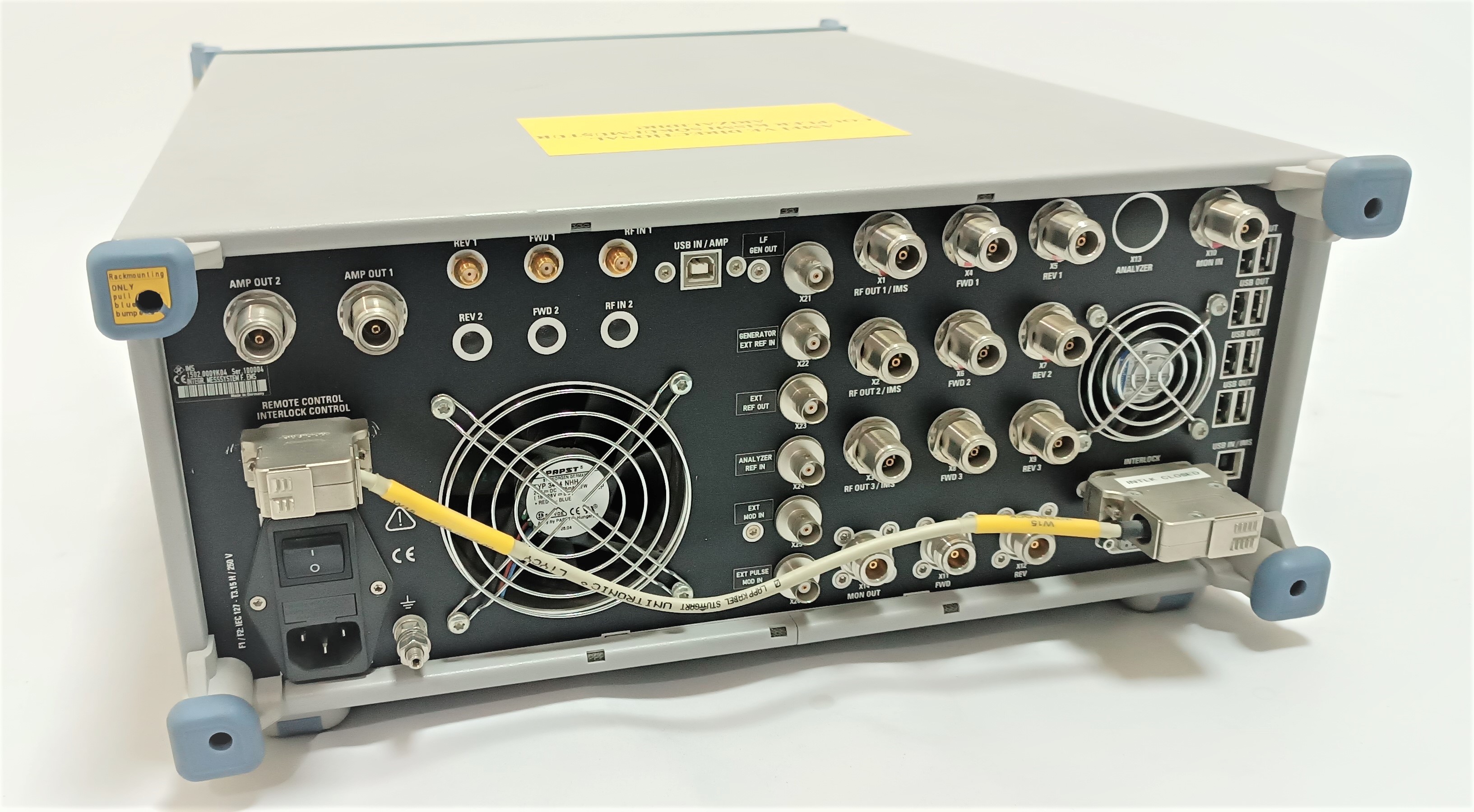

RF System Model | Rohde Schwarz

RF System Model | Rohde Schwarz

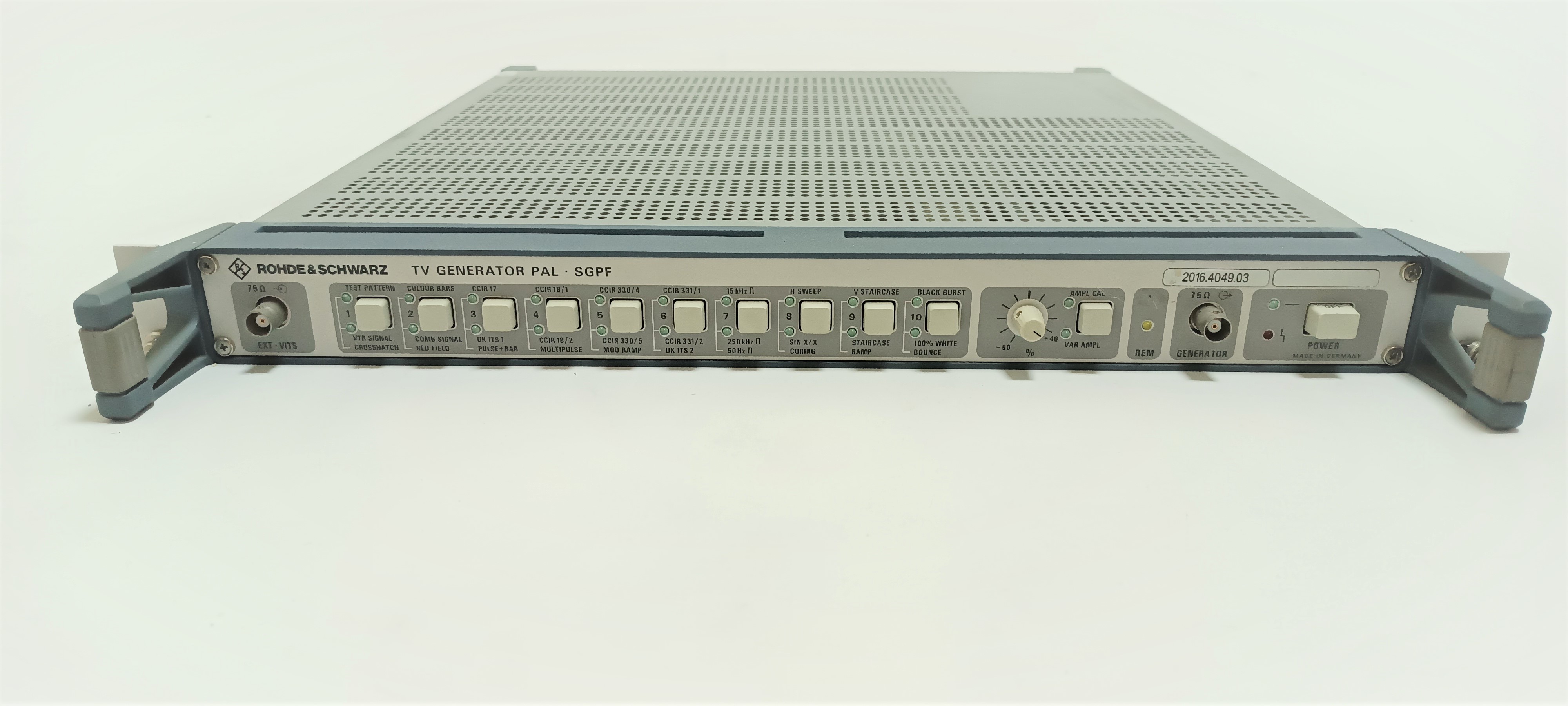

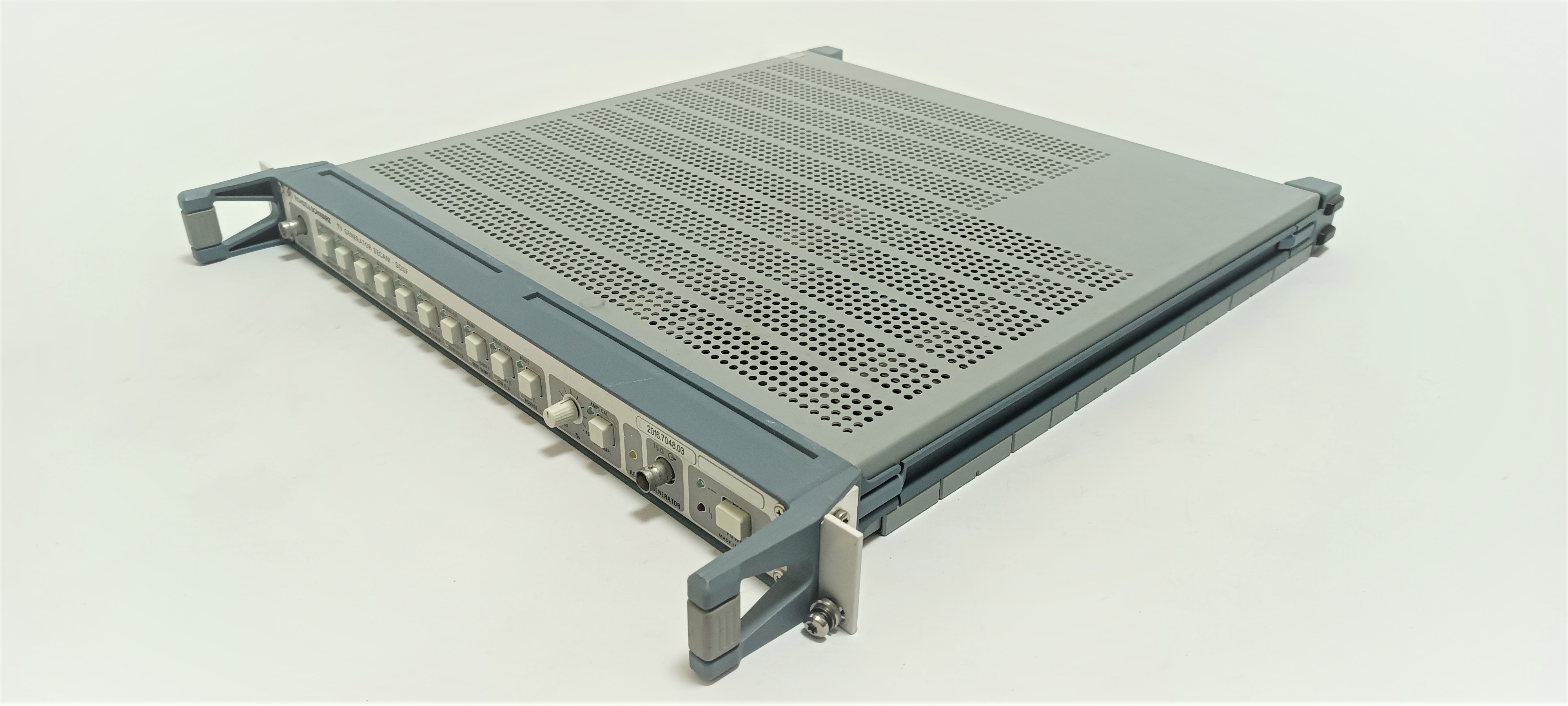

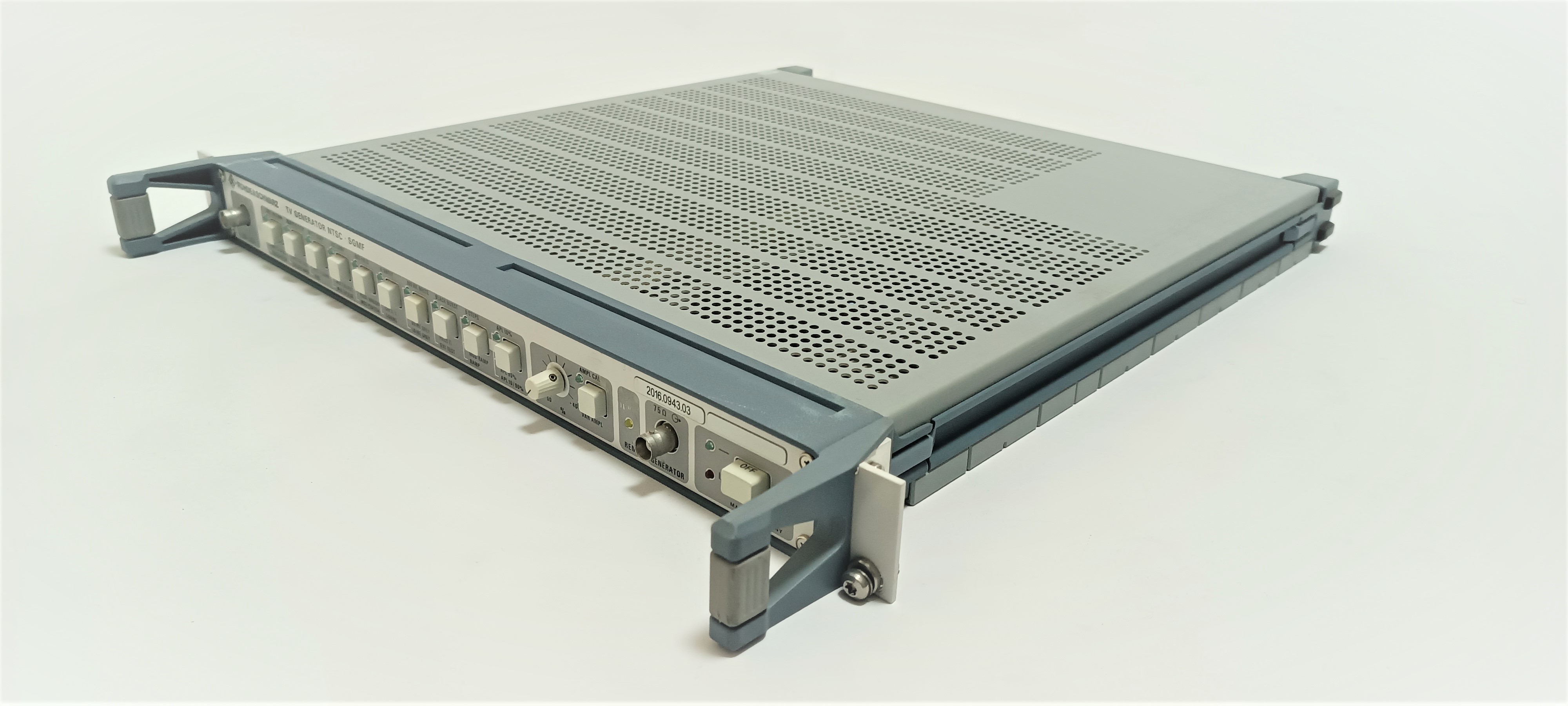

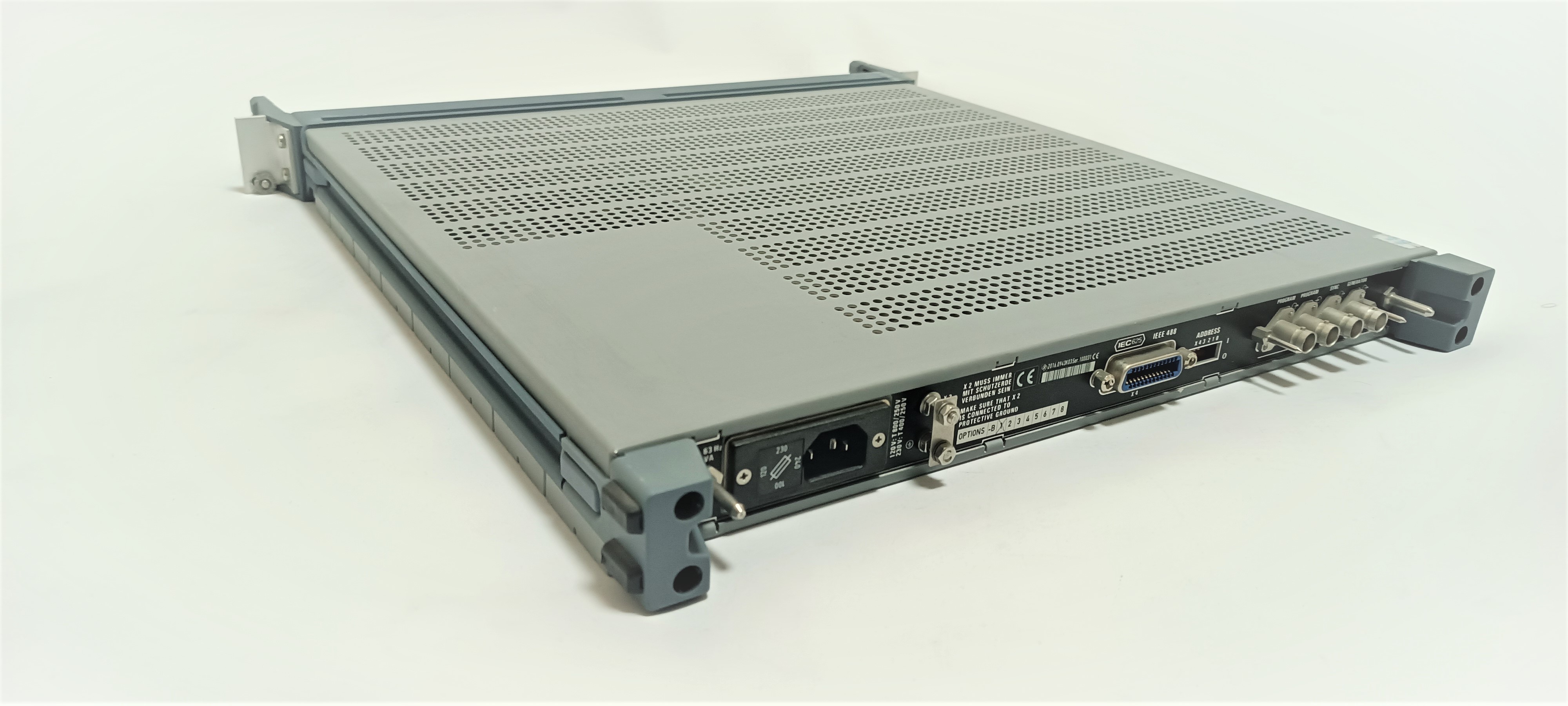

TV Generator PAL | Rohde Schwarz

TV Generator PAL | Rohde Schwarz

TV Generator NTSC | Rohde Schwarz

TV Generator NTSC | Rohde Schwarz

TV Generator SECAM | Rohde Schwarz

TV Generator SECAM | Rohde Schwarz

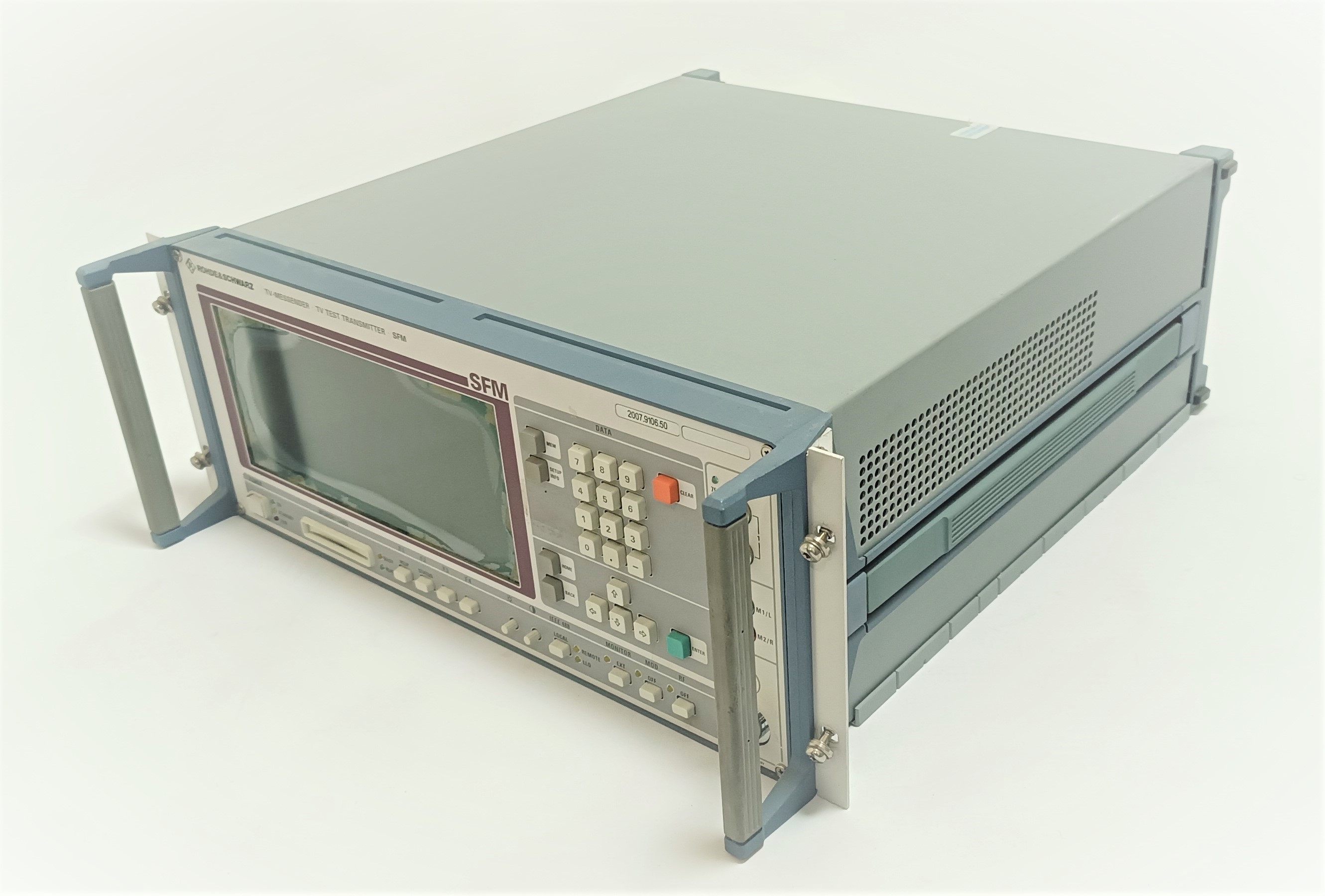

TV Messender TV Test Transmitter SFM | Rohde Schwarz

TV Messender TV Test Transmitter SFM | Rohde Schwarz

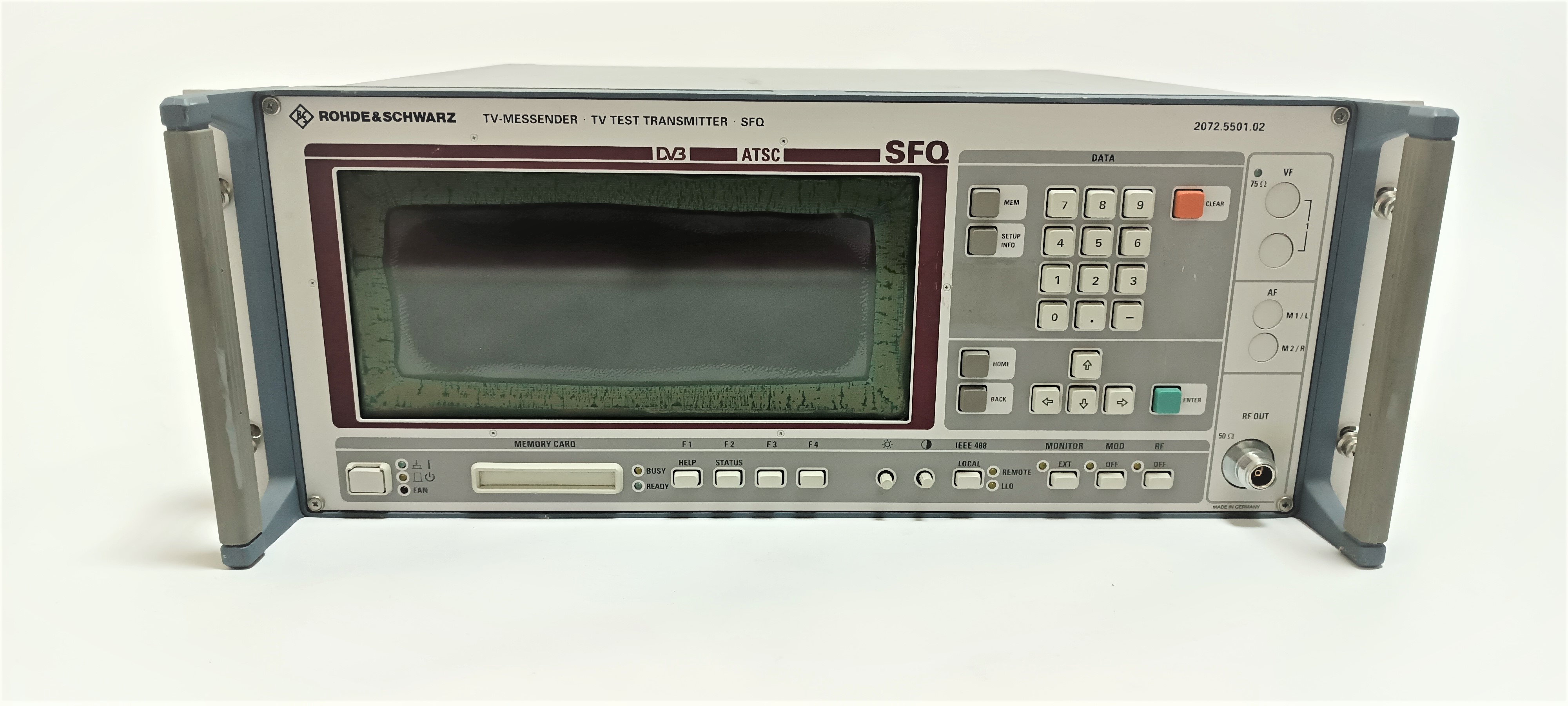

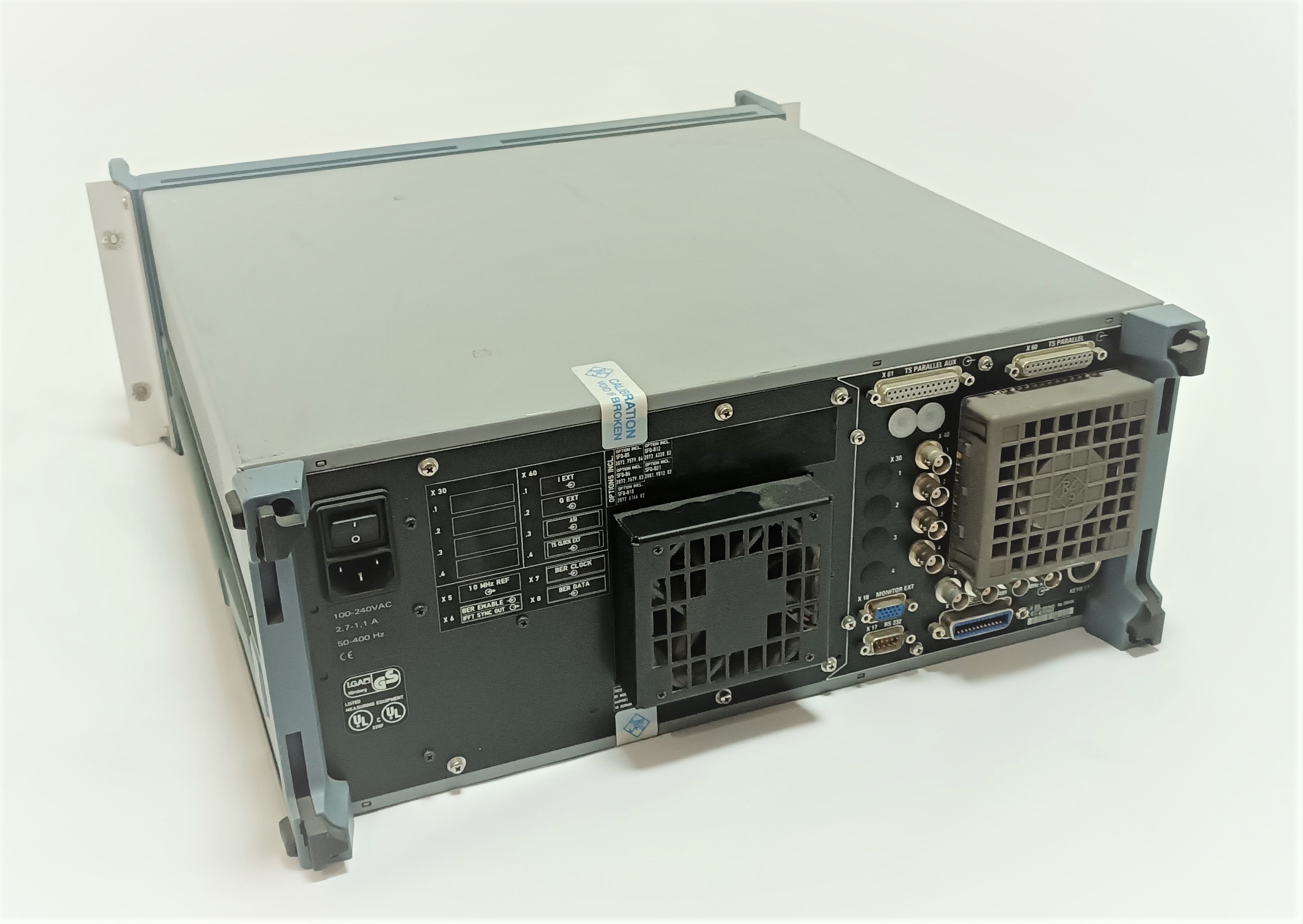

TV Messender TV Test Transmitter SFQ | Rohde Schwarz

TV Messender TV Test Transmitter SFQ | Rohde Schwarz

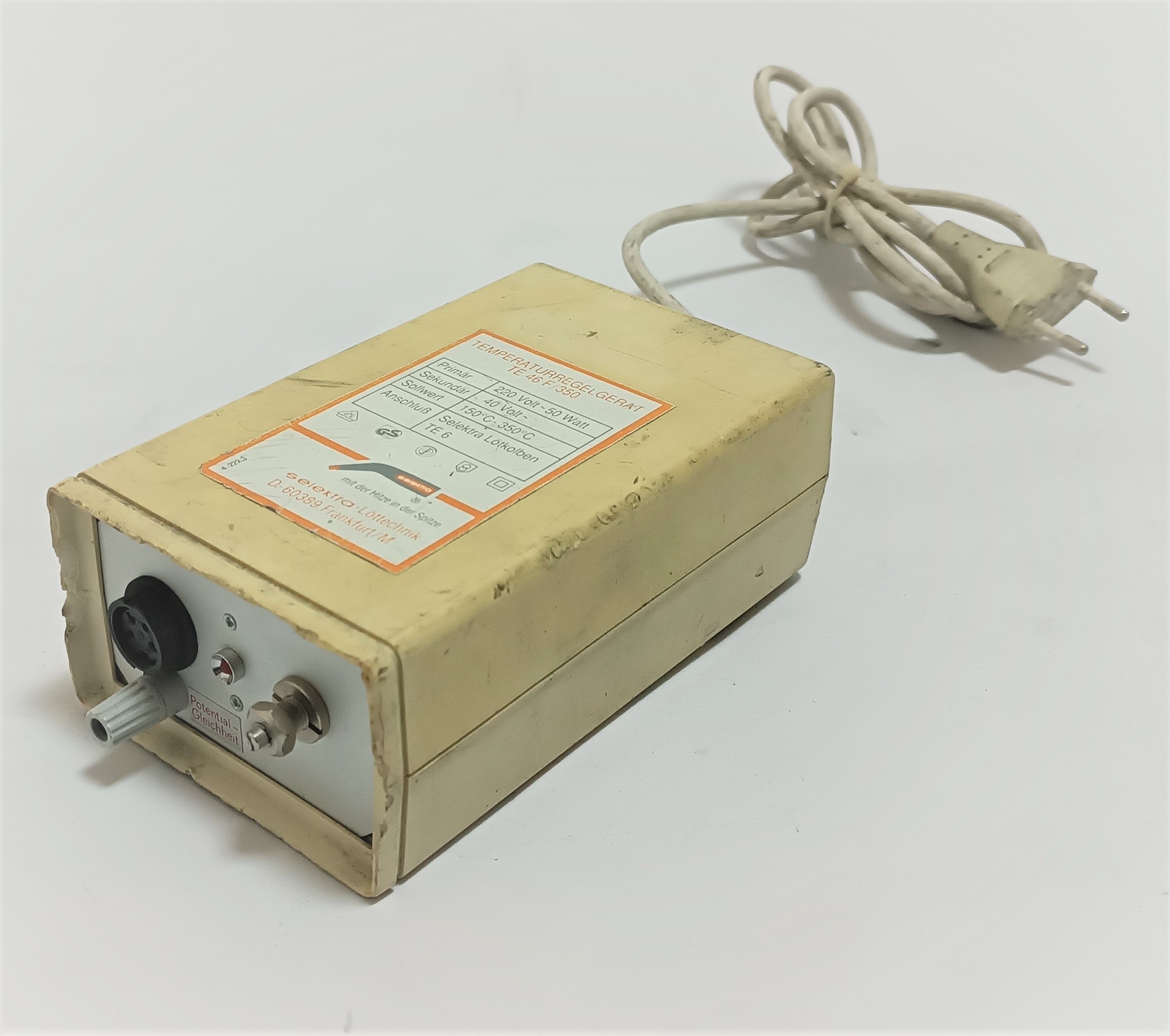

Selektra Löttechnik

Selektra Löttechnik

EMC Elektronik inş. San. ve Tic. Ltd. Şti.
Muallimköy Mahallesi. Deniz Caddesi No: 143/5/16 Gebze KOCAELİ
0262 644 76 00 / 0262 646 43 07
Faks: 0262 644 58 44
emc@emcelectronic.com
